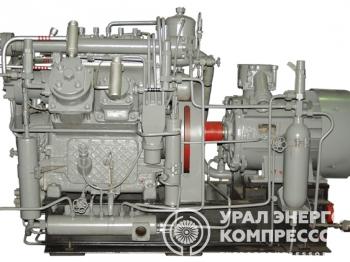

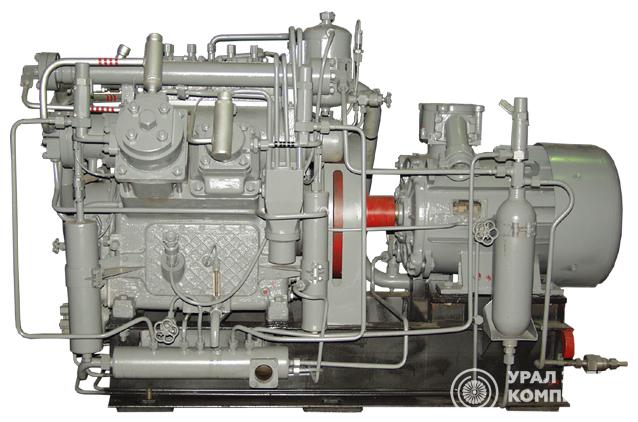

Компрессор 6ГШ 1,6-2 1,1-200-2

Производитель

УРАЛЭНЕРГОКОМПРЕССОР

Категория

Общепромышленные компрессоры

Сжимаемый газ

водород

Производительность, м3/мин

2,0

Производительность м3/час

120

Начальное давление, МПа (кг/см2)

0,11±0,005 (1,1±0,05)

Конечное давление, мПа (кгс/см2)

20 (200)

Потребляемая мощность, кВт

Температура воздуха на выходе, ºС

+30

длина, мм

2100

ширина, мм

1300

высота, мм

1400

Масса, кг

1810

Расход охлаждающей воды, м3/мин

1,8

Тип привода

электродвигатель

Газовые поршневые компрессоры типа 6ГШ предназначены для использования в металлургии в технологии подачи водорода; в химической промышленности – для заполнения баллонов гелием и водородом; в нефтегазоперерабатывающей, медицинской промышленности, атомной электроэнергетике.

Простые в обслуживании, надежные поршневые компрессоры 6ГШ зарекомендовали себя с положительной стороны на многих предприятиях Российской Федерации и СНГ.

Перечень ЗИП для капитального ремонта компрессора 6ГШ1,6-2/1,1-200 801.121.27.00.000

№ п/п	Наименование	Чертежный номер	Кол-во, шт.
1	Вал коленчатый	6ГШ1,6-2/1,1-200 801.121.01.01.200	1
2	Вентиль угловой ТУ 26-07-093-73	Ду6 табл/фиг 13нж24ст (К23134-006)	2
3	Втулка распорная	ВШВ-2,3/230 391.313.00.015	10
4	Втулка упругая	ВШВ-2,3/230 391.313.00.016-01	40
5	Гильза	6ГШ1,6-2/1,1-200 801.121.01.01.102	2
6	Гильза	6ГШ1,6-2/1,1-200 801.121.01.01.103	1
7	Гильза	6ГШ1,6-2/1,1-200 801.121.01.01.108	1
8	Гильза III ступени	6ГШ1,6-2/1,1-200 801.121.01.02.002	1
9	Гильза IV ступени	6ГШ1,6-2/1,1-200 801.121.01.03.002	1
10	Гильза V ступени	6ГШ1,6-2/1,1-200 801.121.01.04.002	1
11	Клапан	АВШ-3,7/200 304-98-34-00	1
12	Клапан	АВШ-3,7/200 304-98-37-00	1
13	Клапан	ВШ-2,3/400 сб.401-3-2	1
14	Клапан	ВШ-2,3/400 сб.401-3-3	1
15	Клапан	ВШ-2,3/400 сб.401-6-1	2
16	Клапан всасывающий II ступени	АВШ-3,7/200 304-168 сб.13	2
17	Клапан нагнетательный II ступени	АВШ-3,7/200 304-168 сб.14	2
18	Клапан обратный подъемный Ду10 ТУ 26-07-097-73	Ду10 табл/фиг 16нж49п1 (К41071-010-01)	1
19	Клапан предохранительный	6ГШ1,6-2/1,1-200 801.121.02.39.000	1
20	Клапан предохранительный	6ГШ1,6-2/1,1-200 801.121.02.40.000	1
21	Клапан предохранительный	6ГШ1,6-2/1,1-200 801.121.02.46.000	1
22	Клапан предохранительный I ступени	ПВК-200 сб.601-1-6	1
23	Клапан предохранительный II ступени	ПВК-200 сб.601-1-7	1
24	Клапан предохранительный III ступени	ПВК-200 сб.601-1-8	1
25	Клапан электромагнитный КЭМ-2 от сети пер.тока 220В/50Гц ММММ306 577.005 ММММ 306577.005ТУ	Клапан электромагнитный КЭМ-2	1
26	Клапан электромагнитный ММММ.306577.001 с маркировкой взрывозащиты 1FxdllCT6, 220B/50ГЦ Избыточное давление клапана 1,04 Мпа ММММ 306577.001 ТУ	Клапан электромагнитный ММММ.306577.001	1
27	Кольцо ГОСТ 18829-73	085-092-46-2-2	1
28	Кольцо ГОСТ 18829-73	090-096-36-2-2	2
29	Кольцо ГОСТ 18829-73	098-105-46-2-2	2
30	Кольцо ГОСТ 18829-73	135-140-36-2-2	3
31	Кольцо ГОСТ 18829-73	175-180-36-2-2	4
32	Кольцо ГОСТ 18829-73	180-185-36-2-2	2
33	Кольцо М160	40 8627.001-01	8
34	Кольцо маслоподающее	ВШ-2,3/230М 304.312.06.011	3
35	Кольцо МП 135 ГОСТ 9515-81	АВШ-3,7/200 304-168-3-4	2
36	Кольцо У 160х4	40 8621.001-04	12
37	Кольцо У 22х2 ГОСТ 9515-81	40 8621.001	8
38	Кольцо У 40х2,5	40 8621.001-01	8
39	Кольцо У 70х2,5	40 8621.001-02	7
40	Кольцо УП 130х3,5 ГОСТ 9515-81	АВШ-3,7/200 304-168-3-2	4
41	Кольцо уплотнительное	АВШ-3,7/200 304-98-00-42	9
42	Кольцо уплотнительное	АВШ-3,7/200 304-98-00-43	12
43	Кольцо уплотнительное	АВШ-3,7/200 304-98-04-06	12
44	Кольцо уплотнительное	АВШ-3,7/200 304-98-35-02	1
45	Кольцо уплотнительное	АВШ-3,7/200 304-98-38-04	2
46	Кольцо уплотнительное	АВШ-3,7/200 304-168-8-2	4
47	Кольцо уплотнительное	АВШ-3,7/200 304-168-8-3	2
48	Кольцо уплотнительное	АВШ-3,7/200 304-168-9-2	4
49	Кольцо уплотнительное	АВШ-3,7/200 304-168-9-3	2
50	Кольцо уплотнительное	ПВК-200 601-6-4-4	1
51	Кольцо уплотнительное	ПВК-200 601-6-4-5	1
52	Кольцо уплотнительное	ПВК-200 601-6-4-6	1
53	Кольцо уплотнительное	ПВК-200 601-6-4-9	1
54	Насос масляный	ВШ-2,3/230 304.312.01.040	1
55	Палец поршневой	ВШ-2,3/230М 304.312.80.003	5
56	Пластина	АВШ-3,7/200 304-98-27-02	28
57	Пластина	АВШ-3,7/200 304-98-34-03	1
58	Пластина	АВШ-3,7/200 304-98-34-04	1
59	Пластина	АВШ-3,7/200 304-98-34-05	1
60	Пластина	АВШ-3,7/200 304-98-37-06	1
61	Пластина	АВШ-3,7/200 304-98-37-07	1
62	Поршень I ступени	6ГШ1,6-2/1,1-200 801.121.01.14.001	2
63	Поршень II ступени	ВШ-2,3/230М 304.312.03.001	1
64	Поршень III ступени	6ГШ1,6-2/1,1-200 801.121.01.15.001	1
65	Поршень IV ступени	6ГШ1,6-2/1,1-200 801.121.01.16.001	1
66	Поршень V ступени	ВШ-2,3/230М 304.312.06.010	1
67	Пробка	6ГШ1,6-2/1,1-200 801.121.01.14.002	1
68	Пробка	6ГШ1,6-2/1,1-200 801.121.01.14.002-01	1
69	Пробка	ВШ-2,3/230М 304.312.03.002	1
70	Пробка	ВШ-2,3/230М 304.312.03.002-01	1
71	Пробка	ВШ-2,3/230М 304.312.04.004	2
72	Пробка	ВШ-2,3/230М 304.312.04.004-01	2
73	Прокладка	6ГШ1,6-2/1,1-200 801.121.00.00.009	1
74	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.004	1
75	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.005	2
76	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.006	8
77	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.011	2
78	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.012	2
79	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.014	2
80	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.016	3
81	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.016-01	3
82	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.016-02	3
83	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.01.008	1
84	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.10.001	2
85	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.10.002	6
86	Прокладка	6ГШ1,6-2/1,1-200 801.121.02.00.002	3
87	Прокладка	6ГШ1,6-2/1,1-200 801.121.02.00.007	2
88	Прокладка	6ГШ1,6-2/1,1-200 801.121.02.00.009	2
89	Прокладка	6ГШ1,6-2/1,1-200 801.121.02.00.015	6
90	Прокладка	АВШ-3,7/200 304-98-00-01	2
91	Прокладка	АВШ-3,7/200 304-98-00-30	12
92	Прокладка	АВШ-3,7/200 304-98-32-07	6
93	Прокладка	АВШ-3,7/200 304-98-35-04	2
94	Прокладка	АВШ-3,7/200 304-98-38-01	2
95	Прокладка	АВШ-3,7/200 304-98-38-02	2
96	Прокладка	АВШ-3,7/200 304-98-38-06	2
97	Прокладка	АВШ-3,7/200 304-98-38-09	2
98	Прокладка	АВШ-3,7/200 304-98-38-11	2
99	Прокладка	АВШ-3,7/200 304-98-38-12	2
100	Прокладка	АВШ-3,7/200 391-103-36-12	2
101	Прокладка	АВШ-3,7/200 391-103-40-04	5
102	Прокладка	АВШ-3,7/200 304-168-0-11	2
103	Прокладка	АВШ-3,7/200 304-168-0-11-01	2
104	Прокладка	АВШ-3,7/200 304-168-0-11-02	2
105	Прокладка	ВШ-2,3/230 304.312.01.057	2
106	Прокладка	ВШ-2,3/230 304.312.01.172	2
107	Прокладка	ВШ-2,3/230 304.312.01.222	2
108	Прокладка	ВШ-2,3/230 304.312.01.316	1
109	Прокладка	ВШ-2,3/400 401-1-19	1
110	Прокладка	ВШ-2,3/400 401-2-7	4
111	Прокладка	ВШ-2,3/400 401-3-1	2
112	Прокладка	ВШ-2,3/400 401-6-4	4
113	Прокладка	С-2,263 391.4608.17.005	8
114	Прокладка	УКС-400В-П4 407-24	14
115	Прокладка	40 9943.001	2
116	Прокладка	40 9943.058	2
117	Прокладка	4.480.001	19
118	Прокладка	4.480.003	2
119	Прокладка	4.480.004-01	7
120	Прокладка	4.480.009	22
121	Прокладка	4.480.011	5
122	Прокладка	4.480.011-01	2
123	Прокладка 16х20х1,5 МН 3138-62	4.483.011-01	1
124	Прокладка 28х34х2 МН 3138-62	4.483.011-02	1
125	Пружина	ПВК-200 601-6-4-7	1
126	Пружина	50 9113.025	1
127	Сальник в сборе	ПВК-200 сб.601-6-4	1
128	Упаковка	6ГШ1,6-2/1,1-200 801.121.29.00.000	1
129	Устройство разгрузочное	ВШВ-2,3/230 391.313.65.000	1
130	Фильтроэлемент ОСТ 26-2088-81	30.4	1
131	Холодильник I-II ступеней	6ГШ1,6-2/1,1-200 801.121.01.10.000	1
132	Холодильник III-IV ступений	6ГШ1,6-2/1,1-200 801.121.01.11.000	1
133	Холодильник V ступени	6ГШ1,6-2/1,1-200 801.121.02.38.000	1
134	Шайба дроссельная	6ГШ1,6-2/1,1-200 801.121.02.00.017	6
135	Шатун	ВШ-2,3/230М 304.312.80.010	6
136	Шпонка	ВШ-2,3/230М 304.312.80.004	5

Перечень ЗИП для среднего ремонта компрессора 6ГШ1,6-2/1,1-200 801.121.26.00.000

№ п/п	Наименование	Чертежный номер	Кол-во, шт.
1	Вкладыш шатунного подшипника верхний	ВК-95.036 АН1	6
2	Вкладыш шатунного подшипника нижний	ВК-95.037 АН1	6
3	Втулка распорная	ВШВ-2,3/230 391.313.00.015	10
4	Втулка упругая	ВШВ-2,3/230 391.313.00.016-01	40
5	Гильза	6ГШ1,6-2/1,1-200 801.121.01.04.002	1
6	Гильза IV ступени	6ГШ1,6-2/1,1-200 801.121.01.03.002	1
7	Клапан	АВШ-3,7/200 304-98-34-00	1
8	Клапан	АВШ-3,7/200 304-98-37-00	1
9	Клапан	ВШ-2,3/400 сб.401-3-2	1
10	Клапан	ВШ-2,3/400 сб.401-3-3	1
11	Клапан	ВШ-2,3/400 сб.401-6-1	2
12	Клапан	ВШВ-2,3/230 391.313.46.003	5
13	Клапан всасывающий II ступени	АВШ-3,7/200 304-168 сб.13	2
14	Клапан нагнетательный II ступени	АВШ-3,7/200 304-168 сб.14	2
15	Кольцо	АВШ-3,7/200 304-98-00-42	9
16	Кольцо	АВШ-3,7/200 304-98-00-43	12
17	Кольцо ГОСТ 18829-73	085-092-46-2-2	1
18	Кольцо ГОСТ 18829-73	090-096-36-2-2	2
19	Кольцо ГОСТ 18829-73	098-105-46-2-2	2
20	Кольцо ГОСТ 18829-73	135-140-36-2-2	3
21	Кольцо ГОСТ 18829-73	175-180-36-2-2	4
22	Кольцо ГОСТ 18829-73	180-185-36-2-2	2
23	Кольцо М160	40 8627.001-01	8
24	Кольцо маслоподающее	ВШ-2,3/230М 304.312.06.011	3
25	Кольцо МП 130 ГОСТ 9515-81	АВШ-3,7/200 304-168-3-4	2
26	Кольцо У 160х4	40 8621.001-04	12
27	Кольцо У 22х2 ГОСТ 9515-81	40 8621.001	8
28	Кольцо У 40х2,5	40 8621.001-01	8
29	Кольцо У 70х2,5	40 8621.001-02	7
30	Кольцо УП 130х3,5 ГОСТ 9515-81	АВШ-3,7/200 304-168-3-2	4
31	Кольцо уплотнительное	АВШ-3,7/200 304-98-04-06	12
32	Кольцо уплотнительное	АВШ-3,7/200 304-98-35-02	1
33	Кольцо уплотнительное	АВШ-3,7/200 304-98-38-04	1
34	Кольцо уплотнительное	АВШ-3,7/200 304-168-8-2	2
35	Кольцо уплотнительное	АВШ-3,7/200 304-168-8-3	1
36	Кольцо уплотнительное	АВШ-3,7/200 304-168-9-2	2
37	Кольцо уплотнительное	АВШ-3,7/200 304-168-9-3	1
38	Кольцо уплотнительное	ПВК-200 601-6-4-4	1
39	Кольцо уплотнительное	ПВК-200 601-6-4-5	1
40	Кольцо уплотнительное	ПВК-200 601-6-4-6	1
41	Кольцо уплотнительное	ПВК-200 601-6-4-9	1
42	Мембрана	ВШВ-2,3/230 391.313.65.003	2
43	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.004	1
44	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.005	2
45	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.006	8
46	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.011	2
47	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.012	2
48	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.014	2
49	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.016	3
50	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.016-01	3
51	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.00.016-02	3
52	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.01.008	1
53	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.10.001	2
54	Прокладка	6ГШ1,6-2/1,1-200 801.121.01.10.002	6
55	Прокладка	6ГШ1,6-2/1,1-200 801.121.02.00.007	2
56	Прокладка	6ГШ1,6-2/1,1-200 801.121.02.00.009	2
57	Прокладка	6ГШ1,6-2/1,1-200 801.121.02.00.015	6
58	Прокладка	АВШ-3,7/200 304-98-00-01	2
59	Прокладка	АВШ-3,7/200 304-98-00-30	12
60	Прокладка	АВШ-3,7/200 304-98-32-07	6
61	Прокладка	АВШ-3,7/200 304-98-35-04	1
62	Прокладка	АВШ-3,7/200 304-98-38-01	1
63	Прокладка	АВШ-3,7/200 304-98-38-02	1
64	Прокладка	АВШ-3,7/200 304-98-38-06	1
65	Прокладка	АВШ-3,7/200 304-98-38-09	1
66	Прокладка	АВШ-3,7/200 304-98-38-11	1
67	Прокладка	АВШ-3,7/200 304-98-38-12	1
68	Прокладка	АВШ-3,7/200 391-103-36-12	2
69	Прокладка	АВШ-3,7/200 304-168-0-11	2
70	Прокладка	АВШ-3,7/200 304-168-0-11-01	2
71	Прокладка	АВШ-3,7/200 304-168-0-11-02	2
72	Прокладка	ВШ-2,3/230 304.312.01.057	2
73	Прокладка	ВШ-2,3/230 304.312.01.172	2
74	Прокладка	ВШ-2,3/230 304.312.01.222	2
75	Прокладка	ВШ-2,3/230 304.312.01.316	1
76	Прокладка	ВШВ-2,3/230 391.313.64.002	5
77	Прокладка	ВШ-2,3/400 401-1-19	1
78	Прокладка	ВШ-2,3/400 401-2-7	4
79	Прокладка	ВШ-2,3/400 401-3-1	2
80	Прокладка	ВШ-2,3/400 401-6-4	4
81	Прокладка	МК-30/5-400 323-248-6-1	5
82	Прокладка	40 9943.001	2
83	Прокладка	40 9943.056	1
84	Прокладка	40 9943.058	2
85	Прокладка	4.480.001	19
86	Прокладка	4.480.003	2
87	Прокладка	4.480.004-01	7
88	Прокладка	4.480.009	22
89	Прокладка	4.480.011	5
90	Прокладка	4.480.011-01	2
91	Прокладка	4.483.011-01	1
92	Прокладка	4.483.011-02	1
93	Пружина	ВШВ-2,3/230 391.313.03.009	5
94	Пружина	ПВК-200 601-6-4-7	1
95	Пружина	50 9113.025	1
96	Седло	ВШВ-2,3/230 391.313.64.003	5
97	Упаковка	6ГШ1,6-2/1,1-200 801.121.28.00.000	1
98	Шайба дроссельная	6ГШ1,6-2/1,1-200 801.121.02.00.017	6

Просмотреть все

Ремонт 6ГШ 1,6-2 1,1-200-2
