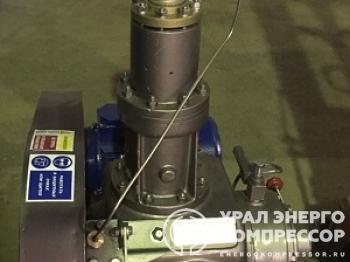

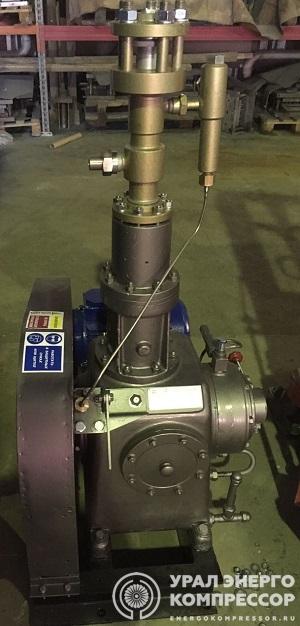

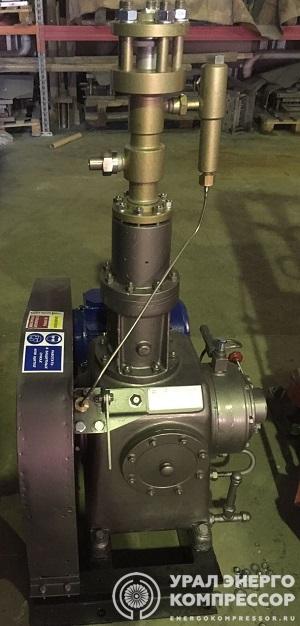

Детандерный агрегат ДПВ4,2-200/6-2 предназначен для получения низких температур путем расширения сжатого воздуха. Используются в составе стационарных и модульных воздухоразделительных установок малой производительности.
Каждый агрегат состоит из детандера и тормозного электродвигателя, установленных на общей раме, снабжен щитком управления, обеспечивающим питание электросхемы детандера.
В конструкции детандера использованы электромагнитный привод клапана впуска, принцип прямотока на выпуске, бессмазочное уплотнение поршня, предусмотрена защита детандера от «разноса».
Прототип — ДВД-13. Детандер ДПВ4,2 конструктивно полностью отличается от прототипа, хотя основные технические характеристики, установочные и присоединительные размеры соответствуют ДВД-13. ДПВ4,2 создан на унифицированной базе мембранных компрессоров с поршневым усилием 40кН.
Применение
Перечень ЗИП для среднего ремонта детандерного агрегата ДПВ 2-200/6-3
| № п/п | Наименование | Чертежный номер | Кол-во, шт. |
| 1 | Боек | 40 1613.004 | 1 |
| 2 | Вставка плавкая ОЮО.481.021ТУ | ВПБ6-36 | 2 |
| 3 | Вставка плавкая ОЮО.481.021ТУ | ВПБ6-37 | 2 |
| 4 | Втулка | 40 3147.001 | 1 |
| 5 | Головка | ДПВ2-200/6-3М 06.22.01.02.010 | 1 |
| 6 | Клапан | 40 2377.002 | 1 |
| 7 | Клапан | АВШ-3,7/200 304-98-42-10 | 1 |
| 8 | Клапан впуска | ДПВ2-200/6-3М 06.22.01.03.000 | 1 |
| 9 | Клапан предохранительный низкого давления | ДК-50 СВ 2150 сб.32А | 1 |
| 10 | Кольцо ГОСТ 18829-73 | 012-016-25-2-2 | 3 |
| 11 | Кольцо маслосьемное | 40 5164.001 | 1 |
| 12 | Кольцо маслосьемное | 40 5164.001-01 | 1 |
| 13 | Кольцо маслосьемное | 41 5164.001-02 | 1 |
| 14 | Кольцо направляющее | 40 3143.004 | 3 |
| 15 | Кольцо пружинное | 50 9263.006 | 2 |
| 16 | Кольцо резиновое | ГК-0,17/45М 304-150-1-14-1 | 1 |
| 17 | Кольцо уплотнительное | 40 8621.005 | 4 |
| 18 | Кольцо уплотнительное | АВШ-3,7/200 304-168-7-3 | 1 |
| 19 | Манжета ГОСТ 8752-79 | 1.1-65х90-1 | 1 |
| 20 | Пластина | ДВД-9 СВ 2103 3-9 | 1 |
| 21 | Прокладка | 40 9941.001 | 1 |
| 22 | Прокладка | 40 9943.002 | 2 |
| 23 | Прокладка | 40 9943.008 | 3 |
| 24 | Прокладка | 40 9943.009 | 1 |
| 25 | Прокладка | 40 9943.010 | 8 |
| 26 | Прокладка | 40 9943.036 | 1 |
| 27 | Прокладка | 40 9943.036-01 | 2 |
| 28 | Прокладка | 39 9943.038 | 1 |
| 29 | Прокладка | 40 9943.038-01 | 2 |
| 30 | Прокладка | 40 9943.039 | 1 |
| 31 | Прокладка | 40 9943.039-01 | 1 |
| 32 | Прокладка | 40 9943.039-02 | 2 |
| 33 | Прокладка | 40 9943.068 | 6 |
| 34 | Прокладка | 40 9945.001 | 1 |
| 35 | Прокладка | 50 6122.020 | 3 |
| 36 | Прокладка | ДВД-9 СВ 2103 1-15 | 1 |
| 37 | Пружина | 50 9113.014 | 1 |
| 38 | Пружина | 50 9113.028 | 1 |
| 39 | Пружина | 50 9152.001 | 3 |
| 40 | Пружина | АВШ-3,7/200 304-98-42-11 | 1 |
| 41 | Пружина | ГК-0,17/45М 304-150-1-11-1-5 | 2 |
| 42 | Ремень ГОСТ 1284.1-89 | В(Б)-2000Ш | 3 |
| 43 | Упаковка | ДПВ2-200/6-3 06.16.07.01.000 | 1 |
| 44 | Шим | 40 9945.002 | 3 |
| 45 | Шим | 40 9945.002-01 | 2 |
| 46 | Шпиндель | 40 2517.003 | 1 |
| 47 | Штифт 3 Пр2гах8 | 40 1111.001-03 | 2 |
| 48 | Электромагнит | ДПВ2-200/6-3 06.16.01.08.000 |
1
|
Перечень ЗИП для капитального ремонта детандерного агрегата ДПВ 2-200/6-3 06.16.08.00.000
| № п/п | Наименование | Чертежный номер | Кол-во, шт. |
| 1 | Боек | 40 1613.004 | 1 |
| 2 | Вал коленчатый в сборе | ДПВ2-200/6-3М 06.16.08.01.000 | 1 |
| 3 | Вставка плавкая ОЮО.481.021ТУ | ВПБ6-36 | 2 |
| 4 | Вставка плавкая ОЮО.481.021ТУ | ВПБ6-37 | 2 |
| 5 | Втулка | 40 3341.006 | 1 |
| 6 | Клапан блокирующий | ДПВ2-200/6-3 06.16.01.06.000 | 1 |
| 7 | Клапан впуска | ДПВ2-200/6-3М 06.22.01.03.000 | 1 |
| 8 | Клапан сбрасывающий | ДПВ2-200/6-3 06.16.01.02.050 | 1 |
| 9 | Клапан-захлопка | ДПВ2-200/6-3 06.16.01.05.000 | 1 |
| 10 | Клапан предохранительный низкого давления | ДК-50 СВ 2150 сб.32А | 1 |
| 11 | Кольцо | АВШ-3,7/200 304-168-7-3 | 1 |
| 12 | Кольцо ГОСТ 18829-73 | 012-016-25-2-2 | 3 |
| 13 | Кольцо резиновое | ГК-0,17/45М 304-150-1-14-1 | 1 |
| 14 | Крейцкопф со втулками | ВШ-2,3/400 сб.401-9-1 | 1 |
| 15 | Крышка | ДПВ2-200/6-3 06.16.01.02.010 | 1 |
| 16 | Манжета ГОСТ 8752-79 | 1.1-65х90-1 | 1 |
| 17 | Манометр ТУ 25-7310.0045-87 | МТП-1М 10кгс/см.кв.-2,5 | 1 |
| 18 | Ось | 40 1111.009 | 1 |
| 19 | Палец поршня | ВШ-2,3/400 401-7-1 | 1 |
| 20 | Пластина | ДВД-9 СВ 2103 3-9 | 1 |
| 21 | Поршень | ДПВ2-200/6-3 06.16.01.04.000 | 1 |
| 22 | Прерыватель тока | ДПВ2-200/6-3 06.16.01.13.000 | 1 |
| 23 | Прокладка | 40 9941.001 | 1 |
| 24 | Прокладка | 40 9943.002 | 2 |
| 25 | Прокладка | 40 9943.004 | 3 |
| 26 | Прокладка | 40 9943.008 | 3 |
| 27 | Прокладка | 40 9943.009 | 1 |
| 28 | Прокладка | 40 9943.010 | 8 |
| 29 | Прокладка | 40 9943.018 | 2 |
| 30 | Прокладка | 40 9943.036 | 1 |
| 31 | Прокладка | 40 9943.036-01 | 2 |
| 32 | Прокладка | 40 9943.038 | 1 |
| 33 | Прокладка | 40 9943.038-01 | 2 |
| 34 | Прокладка | 40 9943.039 | 1 |
| 35 | Прокладка | 40 9943.039-01 | 1 |
| 36 | Прокладка | 40 9943.039-02 | 2 |
| 37 | Прокладка | 40 9943.068 | 6 |
| 38 | Прокладка | 40 9945.001 | 1 |
| 39 | Прокладка | 50 6122.001 | 1 |
| 40 | Прокладка | 50 6122.020 | 3 |
| 41 | Прокладка | ДВД-9 СВ 2103 1-15 | 1 |
| 42 | Пружина | 50 9113.014 | 1 |
| 43 | Ремень ГОСТ 1284.1-89 | В(Б)-2000Ш | 3 |
| 44 | Сальник | ДПВ2-200/6-3 06.16.01.10.000 | 1 |
| 45 | Упаковка | ДПВ2-200/6-3 06.16.08.02.000 | 1 |
| 46 | Цилиндр | ДПВ2-200/6-3 06.16.01.03.000 | 1 |
| 47 | Шатун в сборе | ВШ-2,3/400 сб.401-7-1 | 1 |
| 48 | Шестерня | ДПВ2-200/6-3 06.16.01.02.020 | 1 |
| 49 | Шестерня ведомая | 40 6121.003 | 1 |
| 50 | Шестерня ведомая | 40 6121.004 | 1 |
| 51 | Шестерня ведущая | 40 6114.001 | 1 |
| 52 | Шим | 40 9945.002 | 3 |
| 53 | Шим | 40 9945.002-01 | 1 |
| 54 | Электромагнит | ДПВ2-200/6-3 06.16.01.08.000 | 1 |
