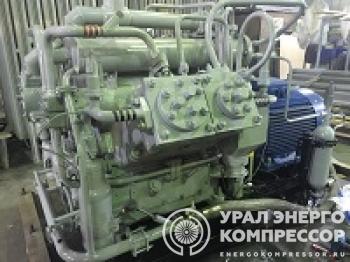

Компрессор АВШ 3.7 200 М

Производитель

УРАЛЭНЕРГОКОМПРЕССОР

Категория

Общепромышленные компрессоры

Сжимаемый газ

воздух

Производительность, м3/мин

4,2

Производительность м3/час

252

Начальное давление, МПа (кг/см2)

атмосферное

Конечное давление, мПа (кгс/см2)

20 (200)

Потребляемая мощность, кВт

длина, мм

1300

ширина, мм

1540

высота, мм

1120

Масса, кг

1100

Компрессор АВШ 3,7 200 М – агрегат высокого давления с максимальным давлением 200 кгс/см2, не имеющий самостоятельного применения, так как является комплектующим изделием (агрегатом) в составе компрессорных установок ВШ 4,2 200. Так же применяется в составе воздухоразделительных установок ТКДС; СКДС; МКДС; АКДС. Компрессор АВШ 3,7 200 М поставляется без системы автоматического управления, электродвигателя, рамы, привода, конечного холодильника и водомаслоотделителя, трубопроводов и разгрузочного устройства.

Перечень ЗИП для капитального ремонта компрессора АВШ-3,7/200М 391.169.07.000

№ п/п	Наименование	Чертежный номер	Кол-во, шт.
1	Вал коленчатый	АВШ-3,7/200 304-98-15-00	1
2	Гильза I ступени	АВШ-3,7/200М 391.169.01.011	2
3	Гильза II ступени	АВШ-3,7/200М 391.169.01.012	1
4	Гильза III ступени	АВШ-3,7/200М 391.169.01.021	1
5	Гильза IV ступени	АВШ-3,7/200М 391.169.01.031	1
6	Гильза V ступени	АВШ-3,7/200 304-168-9-1	1
7	Клапан	АВШ-3,7/200 304-98-34-00	1
8	Клапан	АВШ-3,7/200 304-98-37-00	1
9	Клапан	4.432.005	1
10	Клапан	4.432.006	2
11	Клапан	4.432.010	1
12	Клапан всасывающий I ступени	АВШ-3,7/200 304-168 сб.12	2
13	Клапан всасывающий II ступени	АВШ-3,7/200 304-168 сб.13	1
14	Клапан комбинированный III ступени	АВШ-3,7/200 304-98-31-00	1
15	Клапан нагнетательный I ступени	АВШ-3,7/200 304-98-25-00	2
16	Клапан нагнетательный II ступени	АВШ-3,7/200 304-168 сб.14	1
17	Кольцо	АВШ-3,7/200 304-98-00-42	9
18	Кольцо	АВШ-3,7/200 304-98-00-43	12
19	Кольцо ГОСТ 6308-71	СП 88-69-7	1
20	Кольцо МП 135 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.203	2
21	Кольцо МП 175 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.103	4
22	Кольцо УП 135х3,5 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.204	3
23	Кольцо УП 175х4 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.104	4
24	Кольцо УП 30х2 ГОСТ 9515-81	АВШ-3,7/200 304-168-6-1-6	12
25	Кольцо УП 50х2,5 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.402	8
26	Кольцо УП 85х3 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.302	5
27	Кольцо уплотнительное	АВШ-3,7/200 304-98-04-05	6
28	Кольцо уплотнительное	АВШ-3,7/200 304-98-04-06	12
29	Кольцо уплотнительное	АВШ-3,7/200 304-98-32-02	2
30	Кольцо уплотнительное	АВШ-3,7/200 304-98-35-02	1
31	Кольцо уплотнительное	АВШ-3,7/200 304-98-38-04	2
32	Кольцо уплотнительное	АВШ-3,7/200 304-168-7-2	4
33	Кольцо уплотнительное	АВШ-3,7/200 304-168-7-3	2
34	Кольцо уплотнительное	АВШ-3,7/200 304-168-8-3	2
35	Кольцо уплотнительное	АВШ-3,7/200 304-168-9-2	4
36	Кольцо уплотнительное	АВШ-3,7/200 304-168-9-3	6
37	Крейцкопф	АВШ-3,7/200 304-98-12-00	3
38	Насос масляный	АВШ-3,7/200 304-98-42-00	1
39	Палец	АВШ-3,7/200 304-98-61-00	18
40	Палец поршневой	АВШ-3,7/200 304-98-09-01	6
41	Поршень I ступени	АВШ-3,7/200М 391.169.01.110	2
42	Поршень II ступени	АВШ-3,7/200М 391.169.01.210	1
43	Поршень III ступени	АВШ-3,7/200М 391.169.01.301	1
44	Поршень IV ступени	АВШ-3,7/200М 391.169.01.401	1
45	Поршень V ступени	АВШ-3,7/200 304-168 сб.6-1	1
46	Прокладка	АВШ-3,7/200М 391.169.01.002	3
47	Прокладка	АВШ-3,7/200М 391.169.01.003	3
48	Прокладка	АВШ-3,7/200 304-98-00-01	5
49	Прокладка	АВШ-3,7/200 304-98-00-01-01	3
50	Прокладка	АВШ-3,7/200 304-98-00-01-02	3
51	Прокладка	АВШ-3,7/200 304-98-00-01-03	2
52	Прокладка	АВШ-3,7/200 304-98-00-13	1
53	Прокладка	АВШ-3,7/200 304-98-00-14	4
54	Прокладка	АВШ-3,7/200 304-98-00-20	2
55	Прокладка	АВШ-3,7/200 304-98-00-22	4
56	Прокладка	АВШ-3,7/200 304-98-00-25	4
57	Прокладка	АВШ-3,7/200 304-98-00-26	4
58	Прокладка	АВШ-3,7/200 304-98-00-30	12
59	Прокладка	АВШ-3,7/200 304-98-00-34	2
60	Прокладка	АВШ-3,7/200 304-98-00-39	2
61	Прокладка	АВШ-3,7/200 304-98-00-41	3
62	Прокладка	АВШ-3,7/200 304-98-32-01	2
63	Прокладка	АВШ-3,7/200 304-98-32-04	2
64	Прокладка	АВШ-3,7/200 304-98-32-07	10
65	Прокладка	АВШ-3,7/200 304-98-32-09	2
66	Прокладка	АВШ-3,7/200 304-98-32-10	2
67	Прокладка	АВШ-3,7/200 304-98-35-04	2
68	Прокладка	АВШ-3,7/200 304-98-38-01	2
69	Прокладка	АВШ-3,7/200 304-98-38-02	2
70	Прокладка	АВШ-3,7/200 304-98-38-06	2
71	Прокладка	АВШ-3,7/200 304-98-38-09	2
72	Прокладка	АВШ-3,7/200 304-98-38-11	2
73	Прокладка	АВШ-3,7/200 304-98-38-12	2
74	Прокладка	АВШ-3,7/200 304-98-42-08	1
75	Прокладка	АВШ-3,7/200 304-98-42-21	6
76	Прокладка	АВШ-3,7/200М 391.169.01.004	2
77	Прокладка	АВШ-3,7/200 304-168-0-5	4
78	Прокладка	АВШ-3,7/200М 391.169.01.005	2
79	Прокладка	АВШ-3,7/200 304-168-0-8	2
80	Прокладка	АВШ-3,7/200 304-168-0-9	2
81	Прокладка	АВШ-3,7/200 304-168-0-11	2
82	Прокладка	АВШ-3,7/200 304-168-0-11-01	2
83	Прокладка	АВШ-3,7/200 304-168-0-11-02	2
84	Прокладка	АВШ-3,7/200 304-168-0-12-01	3
85	Прокладка	АВШ-3,7/200 304-168-25-1	2
86	Прокладка	АВШ-3,7/200 304-168-69-02-01	4
87	Прокладка	АВШ-3,7/200 304-168-77-01	6
88	Прокладка	АВШ-3,7/200 391-103-36-08	4
89	Прокладка	АВШ-3,7/200 391-103-36-09	6
90	Прокладка	АВШ-3,7/200 391-103-36-12	5
91	Прокладка	АВШ-3,7/200 391-169-0-12	4
92	Прокладка	ВШ-2,3/230 304.312.01.172	2
93	Прокладка	4.483.011-02	1
94	Пружина	АВШ-3,7/200 304-98-42-11	1
95	Пружина	4.440.001	1
96	Пружина	4.440.003	1
97	Пружина предохранительного клапана	ВКУ-60/40 13-71	2
98	Упаковка	АВШ-3,7/200 391-169 сб.24-1-01	1
99	Фильтроэлемент ОСТ 26-2088-81	30.4.	1
100	Холодильник I-II ступеней	АВШ-3,7/200 304-168 сб.25	1
101	Холодильник III-IV ступеней	АВШ-3,7/200 304-168 сб.26	1
102	Шатун	АВШ-3,7/200 304-98-16-00	6

Перечень ЗИП для среднего ремонта компрессора ВШВ-3,7/200М 391.169.06.000

№ п/п	Наименование	Чертежный номер	Кол-во, шт.
1	Вкладыш шатунного подшипника	АВШ-3,7/200 304-98-16-10	6
2	Вкладыш шатунного подшипника	АВШ-3,7/200 304-98-16-11	6
3	Гильза III ступени	АВШ-3,7/200М 391.169.01.021	1
4	Гильза IV ступени	АВШ-3,7/200М 391.169.01.031	1
5	Гильза V ступени	АВШ-3,7/200 304-168-9-1	1
6	Клапан	АВШ-3,7/200 304-98-34-00	1
7	Клапан	АВШ-3,7/200 304-98-37-00	1
8	Клапан всасывающий I ступени	АВШ-3,7/200 304-168 сб.12	2
9	Клапан всасывающий II ступени	АВШ-3,7/200 304-168 сб.13	1
10	Клапан комбинированный III ступени	АВШ-3,7/200 304-98-31-00	1
11	Клапан нагнетательный I ступени	АВШ-3,7/200 304-98-25-00	2
12	Клапан нагнетательный II ступени	АВШ-3,7/200 304-168 сб.14	1
13	Кольцо	АВШ-3,7/200 304-98-00-42	9
14	Кольцо	АВШ-3,7/200 304-98-00-43	12
15	Кольцо ГОСТ 6308-71	СП 88-69-7	1
16	Кольцо МП 135 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.203	2
17	Кольцо МП 175 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.103	8
18	Кольцо УП 135х3,5 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.204	3
19	Кольцо УП 175х4 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.104	8
20	Кольцо УП 30х2 ГОСТ 9515-81	АВШ-3,7/200 304-168-6-1-6	12
21	Кольцо УП 50х2,5 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.402	8
22	Кольцо УП 85х3 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.302	5
23	Кольцо уплотнительное	АВШ-3,7/200 304-98-04-05	6
24	Кольцо уплотнительное	АВШ-3,7/200 304-98-04-06	12
25	Кольцо уплотнительное	АВШ-3,7/200 304-98-32-02	1
26	Кольцо уплотнительное	АВШ-3,7/200 304-98-35-02	1
27	Кольцо уплотнительное	АВШ-3,7/200 304-98-38-04	1
28	Кольцо уплотнительное	АВШ-3,7/200 304-168-7-2	2
29	Кольцо уплотнительное	АВШ-3,7/200 304-168-7-3	1
30	Кольцо уплотнительное	АВШ-3,7/200 304-168-8-3	1
31	Кольцо уплотнительное	АВШ-3,7/200 304-168-9-2	2
32	Кольцо уплотнительное	АВШ-3,7/200 304-168-9-3	3
33	Палец	АВШ-3,7/200 304-98-61-00	18
34	Прокладка	АВШ-3,7/200М 391.169.01.002	3
35	Прокладка	АВШ-3,7/200М 391.169.01.003	3
36	Прокладка	АВШ-3,7/200 304-98-00-01	5
37	Прокладка	АВШ-3,7/200 304-98-00-01-01	3
38	Прокладка	АВШ-3,7/200 304-98-00-01-02	3
39	Прокладка	АВШ-3,7/200 304-98-00-01-03	2
40	Прокладка	АВШ-3,7/200 304-98-00-13	1
41	Прокладка	АВШ-3,7/200 304-98-00-14	4
42	Прокладка	АВШ-3,7/200 304-98-00-20	2
43	Прокладка	АВШ-3,7/200 304-98-00-22	4
44	Прокладка	АВШ-3,7/200 304-98-00-25	4
45	Прокладка	АВШ-3,7/200 304-98-00-26	4
46	Прокладка	АВШ-3,7/200 304-98-00-30	12
47	Прокладка	АВШ-3,7/200 304-98-00-34	2
48	Прокладка	АВШ-3,7/200 304-98-00-39	2
49	Прокладка	АВШ-3,7/200 304-98-00-41	3
50	Прокладка	АВШ-3,7/200 304-98-32-01	1
51	Прокладка	АВШ-3,7/200 304-98-32-04	1
52	Прокладка	АВШ-3,7/200 304-98-32-07	6
53	Прокладка	АВШ-3,7/200 304-98-32-09	1
54	Прокладка	АВШ-3,7/200 304-98-32-10	1
55	Прокладка	АВШ-3,7/200 304-98-35-04	1
56	Прокладка	АВШ-3,7/200 304-98-38-01	1
57	Прокладка	АВШ-3,7/200 304-98-38-02	1
58	Прокладка	АВШ-3,7/200 304-98-38-06	1
59	Прокладка	АВШ-3,7/200 304-98-38-11	1
60	Прокладка	АВШ-3,7/200 304-98-38-12	1
61	Прокладка	АВШ-3,7/200 304-98-42-08	1
62	Прокладка	АВШ-3,7/200 304-98-42-21	2
63	Прокладка	АВШ-3,7/200М 391.169.01.004	2
64	Прокладка	АВШ-3,7/200 304-168-0-5	4
65	Прокладка	АВШ-3,7/200М 391.169.01.005	2
66	Прокладка	АВШ-3,7/200 304-168-0-8	2
67	Прокладка	АВШ-3,7/200 304-168-0-9	2
68	Прокладка	АВШ-3,7/200 304-168-0-11	2
69	Прокладка	АВШ-3,7/200 304-168-0-11-01	2
70	Прокладка	АВШ-3,7/200 304-168-0-11-02	2
71	Прокладка	АВШ-3,7/200 304-168-0-12-01	3
72	Прокладка	АВШ-3,7/200 304-168-25-1	2
73	Прокладка	АВШ-3,7/200 304-168-69-02-01	4
74	Прокладка	АВШ-3,7/200 304-168-77-01	6
75	Прокладка	АВШ-3,7/200 391-103-36-08	4
76	Прокладка	АВШ-3,7/200 391-103-36-09	6
77	Прокладка	АВШ-3,7/200 391-103-36-12	5
78	Прокладка	АВШ-3,7/200 391-169-0-12	4
79	Прокладка	ВШ-2,3/230 304.312.01.172	2
80	Прокладка 28х34х2 МН 3138-62	4.483.011-02	1
81	Пружина	АВШ-3,7/200 304-98-42-11	1
82	Пружина	4.440.001	1
83	Пружина	4.440.003	1
84	Пружина предохранительного клапана	ВКУ-60/40 13-71	2
85	Упаковка	АВШ-3,7/200 391-169 сб.23-1-01	1
86	Шайба-замок	АВШ-3,7/200 304-168-6-1-7	1
