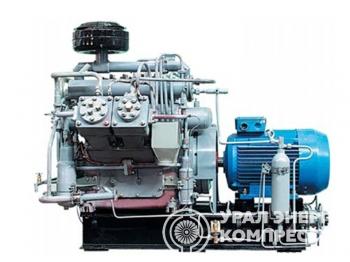

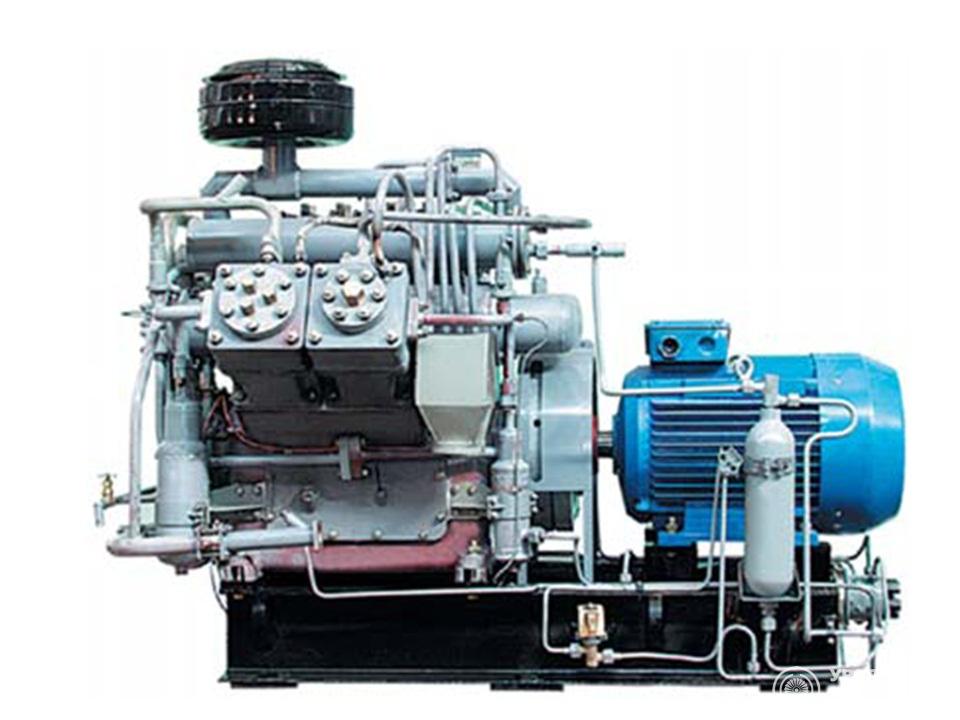

Компрессор ВШ 4.2 200

Производитель

УРАЛЭНЕРГОКОМПРЕССОР

Категория

Общепромышленные компрессоры

Сжимаемый газ

воздух

Производительность, м3/мин

4,2

Производительность м3/час

252

Начальное давление, МПа (кг/см2)

атмосферное

Конечное давление, мПа (кгс/см2)

20 (200)

Потребляемая мощность, кВт

длина, мм

2300

ширина, мм

1550

высота, мм

1600

Масса, кг

2000

Расход охлаждающей воды, м3/мин

0,1

Тип привода

электродвигатель

Компрессор высокого давления ВШ 4,2 200 с микропроцессорной системой автоматики с рабочим давлением 200 кгс/см2 и производительностьб 4,2 м3/мин был разработан для замены компрессора 2ВМ2,5-5/221 производства Краснодарского компрессорного завода и предназначен для использования в составе воздухоразделительных установок типа АжКж 0,06; АжКж 06 1; АжА 0,06. Компрессор высокого давления ВШ 4,2 200 может быть использован в качестве оборудования для выработки технического газа в любой из отраслей промышленности и для проведения технологических испытаний трубопроводных сетей или отдельных сосудов давлением до 200 кгс/см2.

Надежный, полностью автоматизированный компрессор ВШ 4,2 200 удобен и прост как в управлении, так и в обслуживании.

Паспорт ВШ 4,2 200

ТО и ИЭ

Перечень ЗИП для капитального ремонта компрессора ВШ-4,2/200 391.171.17.000

№ п/п	Наименование	Чертежный номер	Кол-во, шт.
1	Вал коленчатый	АВШ-3,7/200 304-98-15-00	1
2	Вентиль Исполнение I ГОСТ 10094-75	Ду6	1
3	Гильза I ступени	АВШ-3,7/200М 391.169.01.011	2
4	Гильза II ступени	АВШ-3,7/200М 391.169.01.012	1
5	Гильза III ступени	АВШ-3,7/200М 391.169.01.021	1
6	Гильза IV ступени	АВШ-3,7/200М 391.169.01.031	1
7	Гильза V ступени	АВШ-3,7/200 304-168-9-1	1
8	Гильза крейцкопфа	АВШ-3,7/200 304-98-04-04	3
9	Клапан	АВШ-3,7/200 304-98-34-00	1
10	Клапан	АВШ-3,7/200 304-98-37-00	1
11	Клапан	4.432.005	1
12	Клапан	4.432.006	2
13	Клапан	4.432.010	1
14	Клапан всасывающий I ступени	АВШ-3,7/200 304-168 сб.12	2
15	Клапан всасывающий II ступени	АВШ-3,7/200 304-168 сб.13	1
16	Клапан комбинированный III ступени	АВШ-3,7/200 304-98-31-00	1
17	Клапан нагнетательный I ступени	АВШ-3,7/200 304-98-25-00	2
18	Клапан нагнетательный II ступени	АВШ-3,7/200 304-168 сб.14	1
19	Клапан обратный подъемный, табл/фиг 16нж 49пI (к41071-010-01) ТУ 26-07-097-73	Ду10	1
20	Клапан предохранительный	УКС-400В-131 10.00.350-14	1
21	Клапан предохранительный	АВШ-3,7/200 391-103-08-00А1	1
22	Клапан предохранительный	АВШ-3,7/200 391-103-17-00А1	1
23	Клапан предохранительный	АВШ-3,7/200 391-103-25-00	1
24	Клапан предохранительный	АВШ-3,7/200 391-103-35-00А	1
25	Клапан электромагнитный КЭМ-2	ММММ.306577.005ТУ	1
26	Кольцо	АВШ-3,7/200 304-98-00-42	9
27	Кольцо	АВШ-3,7/200 304-98-00-43	12
28	Кольцо ГОСТ 6308-71	СП 88-69-7	1
29	Кольцо МП 135 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.203	2
30	Кольцо МП 175 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.103	4
31	Кольцо УП 135х3,5 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.204	3
32	Кольцо УП 175х4 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.104	4
33	Кольцо УП 30х2 ГОСТ 9515-81	АВШ-3,7/200 304-168-6-1-6	12
34	Кольцо УП 50х2,5 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.402	8
35	Кольцо УП 85х3 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.302	5
36	Кольцо уплотнительное	АВШ-3,7/200 304-98-04-05	6
37	Кольцо уплотнительное	АВШ-3,7/200 304-98-04-06	12
38	Кольцо уплотнительное	АВШ-3,7/200 304-98-32-02	2
39	Кольцо уплотнительное	АВШ-3,7/200 304-98-35-02	1
40	Кольцо уплотнительное	АВШ-3,7/200 304-98-38-04	2
41	Кольцо уплотнительное	АВШ-3,7/200 304-168-7-2	4
42	Кольцо уплотнительное	АВШ-3,7/200 304-168-7-3	2
43	Кольцо уплотнительное	АВШ-3,7/200 304-168-8-3	2
44	Кольцо уплотнительное	АВШ-3,7/200 304-168-9-2	4
45	Кольцо уплотнительное	АВШ-3,7/200 304-168-9-3	6
46	Крейцкопф	АВШ-3,7/200 304-98-12-00	3
47	Насос масляный	АВШ-3,7/200 304-98-42-00	1
48	Палец	АВШ-3,7/200 304-98-61-00	18
49	Палец поршневой	АВШ-3,7/200 304-98-09-01	6
50	Пластина	АВШ-3,7/200 304-98-27-02	16
51	Пластина	АВШ-3,7/200 304-98-31-04	1
52	Пластина	АВШ-3,7/200 304-98-31-05	1
53	Пластина	АВШ-3,7/200 304-98-31-06	1
54	Пластина	АВШ-3,7/200 304-98-34-03	1
55	Пластина	АВШ-3,7/200 304-98-34-04	1
56	Пластина	АВШ-3,7/200 304-98-34-05	1
57	Пластина	АВШ-3,7/200 304-98-37-06	1
58	Пластина	АВШ-3,7/200 304-98-37-07	1
59	Пластина клапанная	АВШ-3,7/200 304-98-25-01	64
60	Поршень I ступени	АВШ-3,7/200М 391.169.01.110	2
61	Поршень II ступени	АВШ-3,7/200М 391.169.01.210	1
62	Поршень III ступени	АВШ-3,7/200М 391.169.01.301	1
63	Поршень IV ступени	АВШ-3,7/200М 391.169.01.401	1
64	Поршень V ступени	АВШ-3,7/200 304-168 сб.6-1	1
65	Прокладка	ВШ-4,2/200 391.171.00.003	1
66	Прокладка	ВШ-4,2/200 391.171.02.002	1
67	Прокладка	ВШ-4,2/200 391.171.02.003	1
68	Прокладка	ВШ-4,2/200 391.171.02.008	2
69	Прокладка	АВШ-3,7/200М 391.169.01.002	3
70	Прокладка	АВШ-3,7/200М 391.169.01.003	3
71	Прокладка	АВШ-3,7/200 304-98-00-01	5
72	Прокладка	АВШ-3,7/200 304-98-00-01-01	3
73	Прокладка	АВШ-3,7/200 304-98-00-01-02	3
74	Прокладка	АВШ-3,7/200 304-98-00-01-03	2
75	Прокладка	АВШ-3,7/200 304-98-00-20	2
76	Прокладка	АВШ-3,7/200 304-98-00-22	4
77	Прокладка	АВШ-3,7/200 304-98-00-25	4
78	Прокладка	АВШ-3,7/200 304-98-00-26	4
79	Прокладка	АВШ-3,7/200 304-98-00-30	12
80	Прокладка	АВШ-3,7/200 304-98-00-34	2
81	Прокладка	АВШ-3,7/200 304-98-00-39	2
82	Прокладка	АВШ-3,7/200 304-98-00-41	3
83	Прокладка	АВШ-3,7/200 304-98-32-01	2
84	Прокладка	АВШ-3,7/200 304-98-32-04	2
85	Прокладка	АВШ-3,7/200 304-98-32-07	10
86	Прокладка	АВШ-3,7/200 304-98-32-09	2
87	Прокладка	АВШ-3,7/200 304-98-32-10	2
88	Прокладка	АВШ-3,7/200 304-98-35-04	2
89	Прокладка	АВШ-3,7/200 304-98-38-01	2
90	Прокладка	АВШ-3,7/200 304-98-38-02	2
91	Прокладка	АВШ-3,7/200 304-98-38-06	2
92	Прокладка	АВШ-3,7/200 304-98-38-09	2
93	Прокладка	АВШ-3,7/200 304-98-38-11	2
94	Прокладка	АВШ-3,7/200 304-98-38-12	2
95	Прокладка	АВШ-3,7/200 304-98-42-08	1
96	Прокладка	АВШ-3,7/200 304-98-42-21	6
97	Прокладка	АВШ-3,7/200М 391.169.01.004	2
98	Прокладка	АВШ-3,7/200 304-168-0-5	4
99	Прокладка	АВШ-3,7/200М 391.169.01.005	2
100	Прокладка	АВШ-3,7/200 304-168-0-8	2
101	Прокладка	АВШ-3,7/200 304-168-0-9	2
102	Прокладка	АВШ-3,7/200 304-168-0-11	2
103	Прокладка	АВШ-3,7/200 304-168-0-11-01	2
104	Прокладка	АВШ-3,7/200 304-168-0-11-02	2
105	Прокладка	АВШ-3,7/200 304-98-00-13	1
106	Прокладка	АВШ-3,7/200 304-98-00-14	4
107	Прокладка	АВШ-3,7/200 304-168-0-12-01	3
108	Прокладка	АВШ-3,7/200 304-168-25-1	2
109	Прокладка	АВШ-3,7/200 304-168-69-02-01	4
110	Прокладка	АВШ-3,7/200 304-168-77-01	6
111	Прокладка	АВШ-3,7/200 391-103-36-08	4
112	Прокладка	АВШ-3,7/200 391-103-36-09	6
113	Прокладка	АВШ-3,7/200 391-103-36-12	5
114	Прокладка	АВШ-3,7/200 391-169-0-12	4
115	Прокладка	ВШ-2,3/230 304.312.01.172	2
116	Прокладка	4.480.001	10
117	Прокладка	4.480.004-01	1
118	Прокладка	4.480.009	11
119	Прокладка	4.480.004	8
120	Прокладка	4.483.011-02	1
121	Пружина	АВШ-3,7/200 304-98-42-11	1
122	Пружина	4.440.001	1
123	Пружина	4.440.003	1
124	Пружина предохранительного клапана	ВКУ-60/40 13-71	2
125	Упаковка	АВШ-3,7/200 391-169 сб.24-1-02	1
126	Устройство разгрузочное	ВШВ-2,3/230 391.313.65.000	1
127	Фильтроэлемент ОСТ 26-2088-81	30.апр	1
128	Холодильник I-II ступеней	АВШ-3,7/200 304-168 сб.25	1
129	Холодильник III-IV ступеней	АВШ-3,7/200 304-168 сб.26	1
130	Холодильник V ступени	ВШ-4,2/200 391.171.01.100	1
131	Шайба дроссельная	ВШ-4,2/200 391.171.01.005	4
132	Шайба дроссельная	6ГШ1,6-2/1,1-200 801.121.02.00.017	2
133	Шатун	АВШ-3,7/200 304-98-16-00	6

Перечень ЗИП для среднего ремонта компрессора ВШВ-4,2/200 391.171.16.000

№ п/п	Наименование	Чертежный номер	Кол-во, шт.
1	Вкладыш шатунного подшипника	АВШ-3,7/200 304-98-16-10	6
2	Вкладыш шатунного подшипника	АВШ-3,7/200 304-98-16-11	6
3	Гильза III ступени	АВШ-3,7/200М 391.169.01.021	1
4	Гильза IV ступени	АВШ-3,7/200М 391.169.01.031	1
5	Гильза V ступени	АВШ-3,7/200 304-168-9-1	1
6	Клапан	АВШ-3,7/200 304-98-34-00	1
7	Клапан	АВШ-3,7/200 304-98-37-00	1
8	Клапан	ВШВ-2,3/230 391.313.46.003	5
9	Клапан всасывающий I ступени	АВШ-3,7/200 304-168 сб.12	2
10	Клапан комбинированный III ступени	АВШ-3,7/200 304-98-31-00	1
11	Клапан нагнетательный I ступени	АВШ-3,7/200 304-98-25-00	2
12	Клапан нагнетательный II ступени	АВШ-3,7/200 304-168 сб.13	1
13	Клапан нагнетательный II ступени	АВШ-3,7/200 304-168 сб.14	1
14	Кольцо	АВШ-3,7/200 304-98-00-42	9
15	Кольцо	АВШ-3,7/200 304-98-00-43	12
16	Кольцо ГОСТ 6308-71	СП 88-69-7	1
17	Кольцо МП 135 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.203	2
18	Кольцо МП 175 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.103	8
19	Кольцо УП 135х3,5 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.204	3
20	Кольцо УП 175х4 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.104	8
21	Кольцо УП 30х2 ГОСТ 9515-81	АВШ-3,7/200 304-168-6-1-6	12
22	Кольцо УП 50х2,5 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.402	8
23	Кольцо УП 85х3 ГОСТ 9515-81	АВШ-3,7/200М 391.169.01.302	5
24	Кольцо уплотнительное	АВШ-3,7/200 304-98-04-05	6
25	Кольцо уплотнительное	АВШ-3,7/200 304-98-04-06	12
26	Кольцо уплотнительное	АВШ-3,7/200 304-98-32-02	1
27	Кольцо уплотнительное	АВШ-3,7/200 304-98-35-02	1
28	Кольцо уплотнительное	АВШ-3,7/200 304-98-38-04	1
29	Кольцо уплотнительное	АВШ-3,7/200 304-168-7-2	2
30	Кольцо уплотнительное	АВШ-3,7/200 304-168-7-3	1
31	Кольцо уплотнительное	АВШ-3,7/200 304-168-8-3	1
32	Кольцо уплотнительное	АВШ-3,7/200 304-168-9-2	2
33	Кольцо уплотнительное	АВШ-3,7/200 304-168-9-3	3
34	Мембрана	ВШВ-2,3/230 391.313.65.003	2
35	Палец	АВШ-3,7/200 304-98-61-00	18
36	Прокладка	ВШ-4,2/200 391.171.00.003	1
37	Прокладка	ВШ-4,2/200 391.171.02.002	1
38	Прокладка	ВШ-4,2/200 391.171.02.003	1
39	Прокладка	ВШ-4,2/200 391.171.02.008	2
40	Прокладка	АВШ-3,7/200М 391.169.01.002	3
41	Прокладка	АВШ-3,7/200М 391.169.01.003	3
42	Прокладка	АВШ-3,7/200 304-98-00-01	5
43	Прокладка	АВШ-3,7/200 304-98-00-01-01	3
44	Прокладка	АВШ-3,7/200 304-98-00-01-02	3
45	Прокладка	АВШ-3,7/200 304-98-00-01-03	2
46	Прокладка	АВШ-3,7/200 304-98-00-13	1
47	Прокладка	АВШ-3,7/200 304-98-00-14	4
48	Прокладка	АВШ-3,7/200 304-98-00-20	2
49	Прокладка	АВШ-3,7/200 304-98-00-22	4
50	Прокладка	АВШ-3,7/200 304-98-00-25	4
51	Прокладка	АВШ-3,7/200 304-98-00-26	4
52	Прокладка	АВШ-3,7/200 304-98-00-30	12
53	Прокладка	АВШ-3,7/200 304-98-00-34	2
54	Прокладка	АВШ-3,7/200 304-98-00-39	2
55	Прокладка	АВШ-3,7/200 304-98-00-41	3
56	Прокладка	АВШ-3,7/200 304-98-32-01	1
57	Прокладка	АВШ-3,7/200 304-98-32-04	1
58	Прокладка	АВШ-3,7/200 304-98-32-07	6
59	Прокладка	АВШ-3,7/200 304-98-32-09	1
60	Прокладка	АВШ-3,7/200 304-98-32-10	1
61	Прокладка	АВШ-3,7/200 304-98-35-04	1
62	Прокладка	АВШ-3,7/200 304-98-38-01	1
63	Прокладка	АВШ-3,7/200 304-98-38-02	1
64	Прокладка	АВШ-3,7/200 304-98-38-06	1
65	Прокладка	АВШ-3,7/200 304-98-38-11	1
66	Прокладка	АВШ-3,7/200 304-98-38-12	1
67	Прокладка	АВШ-3,7/200 304-98-42-08	1
68	Прокладка	АВШ-3,7/200 304-98-42-21	2
69	Прокладка	АВШ-3,7/200М 391.169.01.004	2
70	Прокладка	АВШ-3,7/200 304-168-0-5	4
71	Прокладка	АВШ-3,7/200М 391.169.01.005	2
72	Прокладка	АВШ-3,7/200 304-168-0-8	2
73	Прокладка	АВШ-3,7/200 304-168-0-9	2
74	Прокладка	АВШ-3,7/200 304-168-0-11	2
75	Прокладка	АВШ-3,7/200 304-168-0-11-01	2
76	Прокладка	АВШ-3,7/200 304-168-0-11-02	2
77	Прокладка	АВШ-3,7/200 304-168-0-12-01	3
78	Прокладка	АВШ-3,7/200 304-168-25-1	2
79	Прокладка	АВШ-3,7/200 304-168-69-02-01	4
80	Прокладка	АВШ-3,7/200 304-168-77-01	6
81	Прокладка	АВШ-3,7/200 391-103-36-08	4
82	Прокладка	АВШ-3,7/200 391-103-36-09	6
83	Прокладка	АВШ-3,7/200 391-103-36-12	5
84	Прокладка	АВШ-3,7/200 391-169-0-12	4
85	Прокладка	ВШ-2,3/230 304.312.01.172	2
86	Прокладка	ВШВ-2,3/230 391.313.64.002	5
87	Прокладка	40.9943.001	2
88	Прокладка	4.480.001	10
89	Прокладка	4.480.004-01	1
90	Прокладка	4.480.009	11
91	Прокладка	4.480.004	8
92	Прокладка	4.483.011-02	1
93	Пружина	АВШ-3,7/200 304-98-42-11	1
94	Пружина	ВШВ-2,3/230 391.313.03.009	5
95	Пружина	50 9113.025	1
96	Пружина	4.440.001	1
97	Пружина	4.440.003	1
98	Пружина предохранительного клапана	ВКУ-60/40 13-71	2
99	Седло	ВШВ-2,3/230 391.313.64.003	5
100	Упаковка	АВШ-3,7/200 391-169 сб.23-1-02	1
101	Шайба дроссельная	ВШ-4,2/200 391.171.01.005	4
102	Шайба дроссельная	6ГШ1,6-2/1,1-200 801.121.02.00.017	2
103	Шайба-замок	АВШ-3,7/200 304-168-6-1-7	1

Просмотреть все

Ремонт ВШ 4.2 200
