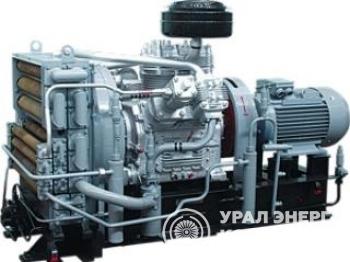

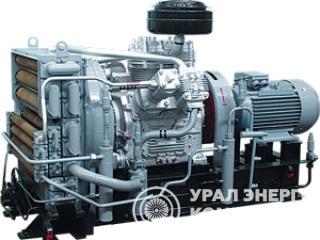

Компрессор ВШВ 2.3 230 М

Производитель

УРАЛЭНЕРГОКОМПРЕССОР

Категория

Общепромышленные компрессоры

Сжимаемый газ

воздух

Производительность, м3/мин

2,6

Производительность м3/час

156

Начальное давление, МПа (кг/см2)

атмосферное

Конечное давление, мПа (кгс/см2)

23 (230)

Потребляемая мощность, кВт

Температура воздуха на выходе, ºС

+65

длина, мм

2400

ширина, мм

1300

высота, мм

1500

Масса, кг

1950

Тип привода

электродвигатель

Компрессор ВШВ 2,3 230 М – агрегат высокого давления рабочее давление 230 кгс/см2 с микропроцессорной системой автоматики, в большинстве случаев используемый для работы пневмоприводов высоковольтных воздушных выключателей в составе распределительных пунктов электроподстанций и гидроаккумуляторов маслонапорных установок турбин. Так же нашел широкое применение и в других сферах , где необходим сжатый воздух давлением 45; 64; 70; 100 и 230 кгс/см2. Компрессор ВШВ 2,3 230 М может быть использован в качестве оборудования для выработки технического газа в любой из отраслей промышленности и для проведения технологических испытаний трубопроводных сетей или отдельных сосудов давлением. Используется для замены морально устаревших компрессорных агрегатов ВШВ 2,3 230, без замены существующего фундамента.

Надежный, полностью автоматизированный компрессор ВШВ 2,3 230 М удобен и прост как в управлении, так и в обслуживании.

Паспорт

ТО и ИЭ

Иллюстрации

Комплект ЗИП для капитального ремонта комрпессора ВШВ 2.3 230М (391.313.181.000)

Номер п/п	Обозначение	Наименование	Кол- во (шт)
1	304.312.06.010	поршень 5 ступени	1
2	сб. 401-3-2	клапан	1
3	сб. 401-3-3	клапан	1
4	сб. 401-6-1	клапан 5 ступени	2
5	304-98-34-00	клапан	1
6	304-98-37-00	клапан	1
7	304-168 сб. 13	клапан всасывающий	2
8	304-168 сб. 14	клапан нагнетательный	2
9	304.312.06.011	кольцо маслоподающее	3
10	304.312.01.172	прокладка	2
11	304.321.01.222	прокладка	2
12	391.313.00.016-01	втулка упругая	40
13	391.313.03.009	пружина	5
14	391.313.46.003	клапан	5
15	391.313.61.162	мембрана	2
16	391.313.61.164	пружина	2
17	391.313.64.002	прокладка	5
18	391.313.64.003	седло	5
19	391.313.65.003	мембрана	1
20	401-2-2	прокладка	2
21	401-2-4	прокладка	1
22	401-3-1	прокладка	1
23	401-3-4а	прокладка	1
24	401-3-5	прокладка	1
25	401-3-6	прокладка	1
26	401-3-7	прокладка	1
27	401-6-4	прокладка	4
28	401-6-5	прокладка	2
29	401-6-2-3	прокладка	1
30	401-15-21	прокладка	1
31	304-98-00-30	прокладка	12
32	304-98-27-02	пластина	44
33	304-98-32-07	прокладка	3
34	304-98-34-03	пластина	1
35	304-98-34-04	пластина	1
36	304-98-34-05	пластина	1
37	304-98-34-06	пружина	1
38	304-98-34-07	пружина	1
39	304-98-34-08	пружина	1
40	304-98-35-02	кольцо уплотнительное	1
41	304-98-35-04	прокладка	1
42	304-98-37-04	пружина	1
43	304-98-37-05	пружина	1
44	304-98-37-06	пластина	1
45	304-98-37-07	пластина	1
46	304-98-38-01	прокладка	1
47	304-98-38-02	прокладка	1
48	304-98-38-04	кольцо уплотнительное	1
49	304-98-38-06	прокладка	2
50	304-98-38-09	прокладка	1
51	4.483.011-03	прокладка	2
52	304-98-42-46	прокладка	1
53	304-168-0-8	прокладка	2
54	304-168-0-9	прокладка	2
55	304-168-0-11	прокладка	1
56	304-168-0-11-01	прокладка	1
57	304-168-0-11-02	прокладка	1
58	391-103-36-12	прокладка	2
59	06.02.026	манжета	1
60	10.00.004	шайба дроссельная	6
61	10.00.005	прокладка	2
62	10.00.006	прокладка	2
63	10.00.007	прокладка	1
64	10.00.008	прокладка	1
65	10.00.009	прокладка	1
66	10.00.011	прокладка	2
67	407-24	прокладка	17
68	801.121.01.00.016	прокладка	1
69	801.121.01.00.017	прокладка	2
70	13-104	прокладка	2
71	323-248-6-1	прокладка	7
72	50.9113.025	пружина	1
73	4.480.001	прокладка	19
74	4.480.003	прокладка	2
75	4.480.004	прокладка	20
76	4.480.004-01	прокладка	6
77	4.480.004-02	прокладка	4
78	4.480.009	прокладка	23
79	4.480.012	прокладка	2
80	4.480.015-02	прокладка	6
81	4.483.011-02	прокладка	2
82		манжета 1.1-50х70-1	1
83		манжета 1.1-60х85-1	1
84	40.8621.001	кольцо УП 22х2	8
85	40.8621.001-01	кольцо УП 40х2,5	9
86	40.8621.001-02	кольцо УП 70х2,5	8
87	304-168-2-2	кольцо МП 165	4
88	304-168-2-4	кольцо УП 165х4	4
89	304-168-3-2	кольцо МП 130	2
90	304-168-3-4	кольцо УП 130х3,5	4
91		кольцо 085-091-36-2-2 ГОСТ 18829-73	12
92		кольцо 090-096-36-2-2 ГОСТ 18829-73	2
93		кольцо 050-056-36-2-2	1
94	304.312.07.010	цилиндр в сборе	1
95	304.312.50.040	насос масляный	1
96	304.312.50.050	вал коленчатый	1
97	304.312.80.010	шатун	6
98	сб. 401-1-7-1	палец	12
99	06.02.020-01	клапан постоянного давления	1
100	10.00.350-01	клапан предохранительный	1
101	10.00.350-02	клапан предохранительный	1
102	10.00.350-04	клапан предохранительный	1
103	10.00.350-08	клапан предохранительный	1
104	10.00.350-13	клапан предохранительный	1
105	304.312.03.001	поршень 2 ступени с втулками	1
106	304.312.03.002	пробка	3
107	304.312.03.002-01	пробка	3
108	304.312.04.001	поршень 3 ступени	1
109	304.312.04.003	крейцкопф	3
110	304.312.04.004	пробка	3
111	304.312.04.004-01	пробка	3
112	304.312.05.001	поршень 4 ступени	1
113	304.312.60.011	блок цилиндров 1 ступени	1
114	304.312.80.001	поршень 1 ступени	2
115	304.312.80.003	палец поршневой	4
116	304.312.80.003-01	палец поршневой	2
117	401-3-1-1	блок крейцкопфный	1
118	401-4-1	цилиндр 3 ступени	1
119	401-5-1	цилиндр 4 ступени	1
120	40.8473.001-01	бугель	1
121	30.4	фильтроэлемент ОСТ 26-2088-81	1
122	15с832р6	клапан запорный бессальниковый	1
	Комплект запчастей укладывается в 1 ящик.
	Габаритные размеры: 134х85х90
	Вес: нетто – 325
	брутто – 405

Комплект запчастей для среднего ремонта ВШВ 2,3 230 М

№ п/п	Наименование изделий, обозначение	Ед. изм.	Количество
1	Поршень 5 ступени 304.312.06.010	шт.	1
2	Клапан сб.401-3-2	шт.	1
3	Клапан сб.401-3-3	шт.	1
4	Клапан сб.401-6-1	шт.	2
5	Клапан 304-98-34-00	шт.	1
6	Клапан 304-98-37-00	шт.	1
7	Клапан 304-168 сб.13	шт.	2
8	Клапан 304-168 сб.14	шт.	2
9	Кольцо маслоподающее 304.312.06.011	шт.	3
10	Гильза 304.312.07.012	шт.	1
11	Вкладыш верхний 304.312.80.007	шт.	6
12	Вкладыш нижний 304.312.80.008	шт.	6
13	Прокладка 304.312.01.222	шт.	2
14	Втулка упругая 391.313.00.016-01	шт.	40
15	Пружина 391.313.03.009	шт.	5
16	Клапан 391.313.46.003	шт.	5
17	Мембрана 391.313.61.162	шт.	2
18	Пружина 391.313.61.164	шт.	2
19	Прокладка 391.313.64.002	шт.	5
20	Седло 391.313.64.003	шт.	5
21	Мембрана 391.313.65.003	шт.	1
22	Прокладка 401-2-2	шт.	2
23	Прокладка 401-2-4	шт.	1
24	Прокладка 401-3-1	шт.	1
25	Прокладка 401-3-4А	шт.	1
26	Прокладка 401-3-5	шт.	1
27	Прокладка 401-3-6	шт.	1
28	Прокладка 401-3-7	шт.	1
29	Прокладка 401-6-4	шт.	4
30	Прокладка 401-6-5	шт.	2
31	Прокладка 401-6-2-3	шт.	1
32	Прокладка 401-15-21	шт.	1
33	Прокладка 304-98-00-30	шт.	12
34	Пластина 304-98-27-02	шт.	44
35	Прокладка 304-98-32-07	шт.	3
36	Пластина 304-98-34-03	шт.	1
37	Пластина 304-98-34-04	шт.	1
38	Пластина 304-98-34-05	шт.	1
39	Пружина 304-98-34-06	шт.	1
40	Пружина 304-98-34-07	шт.	1
41	Пружина 304-98-34-08	шт.	1
42	Кольцо уплотнительное 304-98-35-02	шт.	1
43	Прокладка 304-98-35-04	шт.	1
44	Пружина 304-98-37-04	шт.	1
45	Пружина 304-98-37-05	шт.	1
46	Пластина 304-98-37-06	шт.	1
47	Пластина 304-98-37-07	шт.	1
48	Прокладка 304-98-38-01	шт.	1
49	Прокладка 304-98-38-02	шт.	1
50	Кольцо уплотнительное 304-98-38-04	шт.	1
51	Прокладка 304-98-38-06	шт.	2
52	Прокладка 304-98-38-09	шт.	1
53	Прокладка 304-98-42-13	шт.	1
54	Прокладка 304-98-42-46	шт.	1
55	Прокладка 304-168-0-8	шт.	2
56	Прокладка 304-168-0-9	шт.	2
57	Прокладка 304-168-0-11	шт.	1
58	Прокладка 304-168-0-11-01	шт.	1
59	Прокладка 304-168-0-11-02	шт.	1
60	Прокладка 391-103-36-12	шт.	2
61	Манжета 06.02.026	шт.	1
62	Шайба дроссельная 10.00.004	шт.	6
63	Прокладка 10.00.005	шт.	2
64	Прокладка 10.00.006	шт.	2
65	Прокладка 10.00.007	шт.	1
66	Прокладка 10.00.008	шт.	1
67	Прокладка 10.00.009	шт.	1
68	Прокладка 10.00.011	шт.	2
69	Прокладка 407-24	шт.	17
70	Прокладка 801.121.01.00.016	шт.	1
71	Прокладка 801.121.01.00.017	шт.	2
72	Прокладка 13-104	шт.	2
73	Прокладка 323-248-6-1	шт.	7
74	Пружина 50.9113.025	шт.	1
75	Прокладка 4.480.001	шт.	19
76	Прокладка 4.480.003	шт.	2
77	Прокладка 4.480.004	шт.	20
78	Прокладка 4.480.004-01	шт.	6
79	Прокладка 4.480.004-02	шт.	4
80	Прокладка 4.480.009	шт.	23
81	Прокладка 4.480.012	шт.	2
82	Прокладка 4.480.015-02	шт.	6
83	Прокладка 4.483.011-02	шт.	2
84	Манжета 1.1-50х70-1	шт.	1
85	Манжета 1.1-60х85-1	шт.	1
86	Кольцо УП 22х2	шт.	8
87	Кольцо УП 40х2,5	шт.	9
88	Кольцо УП 70х2,5	шт.	8
89	Кольцо МП 165	шт.	4
90	Кольцо УП 165х4	шт.	4
91	Кольцо МП 130	шт.	2
92	Кольцо УП 130х3,5	шт.	4
93	Кольцо 085-091-36-2-2 ГОСТ 18829-73	шт.	2
94	Кольцо 090-096-36-2-2	шт.	2
95	Кольцо 050-056-36-2-2	шт.	1
96	Фильтроэлемент 30.4	шт.	1
