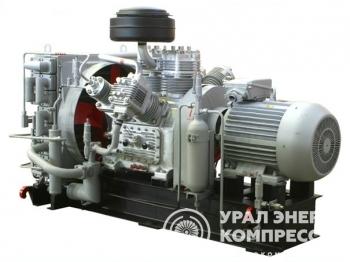

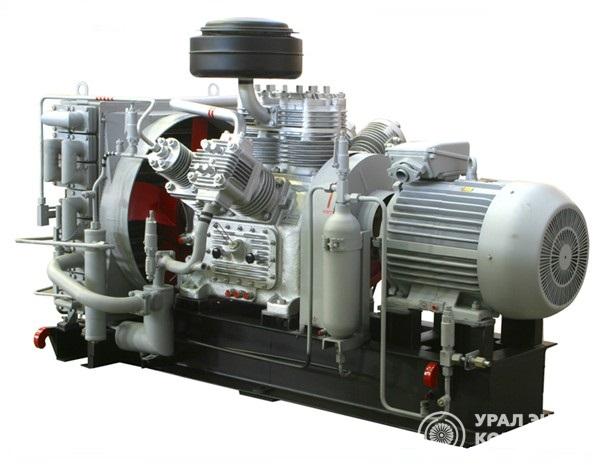

Компрессор ВШВ 3 100

Производитель

УРАЛЭНЕРГОКОМПРЕССОР

Категория

Общепромышленные компрессоры

Сжимаемый газ

воздух

Производительность, м3/мин

Производительность м3/час

180

Начальное давление, МПа (кг/см2)

атмосферное

Конечное давление, мПа (кгс/см2)

10 (100)

Потребляемая мощность, кВт

Температура воздуха на выходе, ºС

+65

длина, мм

2400

ширина, мм

1250

высота, мм

1500

Масса, кг

1520

Тип привода

электродвигатель

Компрессор ВШВ 3 100 – агрегат высокого давления с микропроцессорной системой автоматики, в большинстве случаев используемый для работы пневмоприводов высоковольтных воздушных выключателей в составе распределительных пунктов электроподстанций и гидроаккумуляторов маслонапорных установок турбин. Так же нашел широкое применение и в других сферах , где необходим сжатый воздух давлением 45; 64; 70 и 100 кгс/см2.

Надежный, полностью автоматизированный компрессор ВШВ 3 100 удобен и прост как в управлении, так и в обслуживании.

Паспорт ВШВ 3 100 УЭК

Техническое описание и инструкция по эксплуатации

Приложние Иллюстрации

Комплект запасных частей для капремонта ВШВ 3 100

№ п/п	Наименование изделий, обозначение	Ед. изм.	Количество
1	Поршень 5 ступени 304.314.10.010	шт.	1
2	Клапан предохранительный 391.314.02.190	шт.	1
3	Клапан предохранительный 391.314.02.190-01	шт.	1
4	Клапан предохранительный 391.314.02.190-02	шт.	1
5	Насос масляный 304-312.50.040	шт.	1
6	Вал коленчатый 304.312.50.050	шт.	1
7	Шатун 304.312.80.010	шт.	6
8	Палец сб.401-1-7-1	шт.	12
9	Клапан сб.401-3-2	шт.	1
10	Клапан сб.401-3-3	шт.	1
11	Клапан 304-98-34-00	шт.	1
12	Клапан 304-98-37-00	шт.	2
13	Клапан 304-168 сб.13	шт.	2
14	Клапан 304-168 сб.14	шт.	2
15	Клапан предохранительный 10.00.350-01	шт.	1
16	Клапан предохранительный 391.314.02.190-03	шт.	1
17	Блок цилиндров 304.314.01.001	шт.	1
18	Прокладка 304.314.01.002	шт.	1
19	Крейцкопфный блок 2-5 ст. 304.314.02.001	шт.	1
20	Прокладка 304.314.02.002	шт.	1
21	Цилиндр 3 ст. 304-314.03.001	шт.	1
22	Цилиндр 4 ст. 304.314.04.001	шт.	1
23	Цилиндр 5 ст. 304.314.05.001	шт.	1
24	Поршень 1 ст. 304.314.06.001	шт.	2
25	Поршень 2 ст. 304.314.07.001	шт.	1
26	Пробка 304.314.07.002	шт.	3
27	Пробка 304.314.002-01	шт.	3
28	Поршень 3 ст. 304.314.08.001	шт.	1
29	Поршень 4 ст. 304.314.09.001	шт.	1
30	Корпус 391.314.02.701	шт.	1
31	Шпиндель 391.314.02.703	шт.	1
32	Прокладка 304.312.01.172	шт.	2
33	Прокладка 304.312.01.222	шт.	2
34	Пробка 304.312.04.004	шт.	3
35	Пробка 304.312.04.004-01	шт.	3
36	Палец поршневой 304.312.80.003	шт.	4
37	Палей поршневой 304.312.80.003-01	шт.	2
38	Втулка упругая 391.313.00.016-01	шт.	40
39	Пружина 391.313.03.009	шт.	5
40	Клапан 391.313.36.003	шт.	5
41	Прокладка 391.313.64.002	шт.	5
42	Седло 391.313.64.003	шт.	5
43	Мембрана 391.313.65.003	шт.	1
44	Прокладка 391.313.72.006	шт.	24
45	Шайба 401-1-7	шт.	1
46	Шайба 401-1-8	шт.	1
47	Прокладка 401-2-2	шт.	2
48	Прокладка 401-2-4	шт.	1
49	Прокладка 401-2-7	шт.	2
50	Прокладка 401-2-8	шт.	2
51	Прокладка 401-3-1	шт.	1
52	Прокладка 401-3-5	шт.	1
53	Прокладка 401-3-6	шт.	1
54	Прокладка 401-3-7	шт.	1
55	Прокладка 401-15-21	шт.	1
56	Прокладка 304-98-00-30	шт.	12
57	Пластина 304-98-27-02	шт.	44
58	Прокладка 304-98-32-07	шт.	3
59	Пластина 304-98-34-03	шт.	1
60	Пластина 304-98-34-04	шт.	1
61	Пластина 304-98-34-05	шт.	1
62	Пружина 304-98-34-06	шт.	1
63	Пружина 304-98-34-07	шт.	1
64	Пружина 304-98-34-08	шт.	1
65	Кольцо уплотнительное 304-98-35-02	шт.	1
66	Прокладка 304-98-35-04	шт.	3
67	Пружина 304-98-37-04	шт.	2
68	Пружина 304-98-37-05	шт.	2
69	Пластина 304-98-37-06	шт.	2
70	Пластина 304-98-37-07	шт.	2
71	Прокладка 304-98-38-01	шт.	2
72	Прокладка 304-98-38-02	шт.	2
73	Кольцо уплотнительное 304-98-38-04	шт.	2
74	Прокладка 304-98-38-06	шт.	4
75	Прокладка 304-98-38-09	шт.	2
76	Прокладка 304-98-38-11	шт.	2
77	Прокладка 304-98-38-12	шт.	2
78	Прокладка 304-168-0-11	шт.	1
79	Прокладка 391-103-36-12	шт.	2
80	Манжета 06.02.026	шт.	1
81	Прокладка 10.00.011	шт.	8
82	Прокладка 407-24	шт.	8
83	Прокладка 416-42-14	шт.	1
84	Прокладка 323-248-6-1	шт.	7
85	Бугель 40 8472.001-01	шт.	1
86	Прокладка 40.9943.001	шт.	1
87	Прокладка 40.9943.058	шт.	1
88	Прокладка 4.480.001	шт.	10
89	Прокладка 4.480.003	шт.	2
90	Прокладка 4.480.004	шт.	4
91	Прокладка 4.480.004-01	шт.	6
92	Прокладка 4.480.009	шт.	7
93	Прокладка 4.480.015	шт.	2
94	Прокладка 4.480.015-01	шт.	1
95	Прокладка 4.480.015-02	шт.	6
96	Кольцо МП 170 304.314.06.003	шт.	4
97	Кольцо УП 170х4 304.314.06.004	шт.	4
98	Кольцо УП 30х2 304-168-6-1-6	шт.	9
99	Кольцо МП 135 391.169.01.203	шт.	2
100	Кольцо УП 135х3,5 391.169.01.204	шт.	3
101	Кольцо УП 85х3 391.169.01.302	шт.	5
102	Кольцо УП 50х2,5 391.169.01.402	шт.	7
103	Кольцо 050-056-36-2-2 ГОСТ 18829-73	шт.	1
104	Кольцо 090-096-36-2-2 ГОСТ 18829-73	шт.	2
105	Манжета 1.1-50х70-1 3.955.001-01	шт.	1
106	Манжета 1.1-60х85-1 3.955.001-03	шт.	1
107	Шайба ГОСТ 11872-89 Н36.02.016	шт.	1
108	Клапан запорный 15с832р6	шт.	1
109	Фильтроэлемент 30.4	шт.	1

Комплект запасных частей для среднего ремонта ВШВ 3 100

№ п/п	Наименование изделий, обозначение	Ед. изм.	Количество
1	Поршень 5 ступени 304.314.10.010	шт.	1
2	Клапан сб.401-3-2	шт.	1
3	Клапан сб.401-3-3	шт.	1
4	Клапан 304-98-34-00	шт.	1
5	Клапан 304-98-37-00	шт.	2
6	Клапан 304-168 сб.13	шт.	2
7	Клапан 304-168 сб.14	шт.	2
8	Прокладка 304.314.01.002	шт.	1
9	Прокладка 304.314.02.002	шт.	1
10	Прокладка 304.312.01.172	шт.	2
11	Прокладка 304.312.01.222	шт.	2
12	Вкладыш шатун.подшипника ВК-95.036АН1верхний	шт.	6
13	Вкладыш шатун.подшипника ВК-95.037АН1нижний	шт.	6
14	Втулка упругая 391.313.00.016-01	шт.	40
15	Пружина 391.313.03.009	шт.	5
16	Клапан 391.313.36.003	шт.	5
17	Прокладка 391.313.64.002	шт.	5
18	Седло 391.313.64.003	шт.	5
19	Мембрана 391.313.65.003	шт.	1
20	Прокладка 391.313.72.006	шт.	24
21	Прокладка 401-2-2	шт.	2
22	Прокладка 401-2-4	шт.	1
23	Прокладка 401-2-7	шт.	2
24	Прокладка 401-2-8	шт.	2
25	Прокладка 401-3-1	шт.	1
26	Прокладка 401-3-5	шт.	1
27	Прокладка 401-3-6	шт.	1
28	Прокладка 401-3-7	шт.	1
29	Прокладка 401-15-21	шт.	1
30	Прокладка 304-98-00-30	шт.	12
31	Пластина 304-98-27-02	шт.	44
32	Прокладка 304-98-32-07	шт.	3
33	Пластина 304-98-34-03	шт.	1
34	Пластина 304-98-34-04	шт.	1
35	Пластина 304-98-34-05	шт.	1
36	Пружина 304-98-34-06	шт.	1
37	Пружина 304-98-34-07	шт.	1
38	Пружина 304-98-34-08	шт.	1
39	Кольцо уплотнительное 304-98-35-02	шт.	1
40	Прокладка 304-98-35-04	шт.	3
41	Пружина 304-98-37-04	шт.	2
42	Пружина 304-98-37-05	шт.	2
43	Пластина 304-98-37-06	шт.	2
44	Пластина 304-98-37-07	шт.	2
45	Прокладка 304-98-38-01	шт.	2
46	Прокладка 304-98-38-02	шт.	2
47	Кольцо уплотнительное 304-98-38-04	шт.	2
48	Прокладка 304-98-38-06	шт.	4
49	Прокладка 304-98-38-09	шт.	2
50	Прокладка 304-98-38-11	шт.	2
51	Прокладка 304-98-38-12	шт.	2
52	Прокладка 304-168-0-11	шт.	1
53	Прокладка 391-103-36-12	шт.	2
54	Манжета 06.02.026	шт.	1
55	Шайба дроссельная 10.00.004	шт.	6
56	Прокладка 10.00.011	шт.	8
57	Прокладка 407-24	шт.	8
58	Прокладка 416-42-14	шт.	1
59	Прокладка 323-248-6-1	шт.	7
60	Прокладка 40.9943.001	шт.	1
61	Прокладка 40.9943.058	шт.	1
62	Прокладка 4.480.001	шт.	10
63	Прокладка 4.480.003	шт.	2
64	Прокладка 4.480.004	шт.	8
65	Прокладка 4.480.004-01	шт.	6
66	Прокладка 4.480.009	шт.	7
67	Прокладка 4.480.015	шт.	2
68	Прокладка 4.480.015-01	шт.	1
69	Прокладка 4.480.015-02	шт.	6
70	Кольцо МП 170 304.314.06.003	шт.	4
71	Кольцо УП 170х4 304.314.06.004	шт.	4
72	Кольцо УП 30х2 304-168-6-1-6	шт.	9
73	Кольцо МП 135 391.169.01.203	шт.	2
74	Кольцо УП 135х3,5 391.169.01.204	шт.	3
75	Кольцо УП 85х3 391.169.01.302	шт.	5
76	Кольцо УП 50х2,5 391.169.01.402	шт.	7
77	Кольцо 050-056-36-2-2 ГОСТ 18829-73	шт.	1
78	Кольцо 090-096-36-2-2 ГОСТ 18829-73	шт.	2
79	Манжета 1.1-50х70-13.955.001-01	шт.	1
80	Манжета 1.1-60х85-1 3.955.001-03	шт.	1
