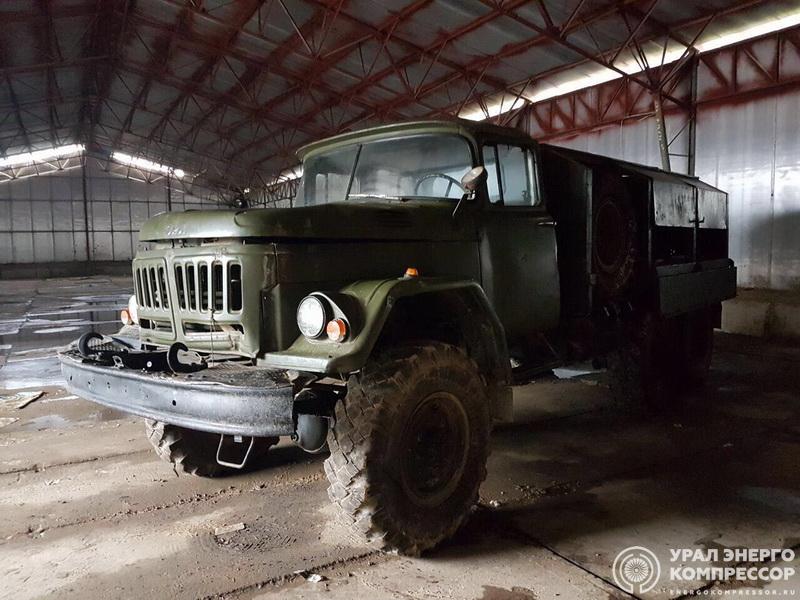

Агрегат компрессорный УКС 400В 131

Производитель

УРАЛЭНЕРГОКОМПРЕССОР

Категория

Передвижные компрессорные станции

Сжимаемый газ

воздух

Производительность при работе без регенерации, м3/ч

140

Производительность при работе с регенерацией, м3/ч

115

Конечное давление, мПа (кгс/см2)

150; 230; 350; 400

Начальное давление, МПа (кг/см2)

атмосферное

Потребляемая мощность, кВт

Температура воздуха на выходе, ºС

+60

Влажность выдаваемого воздуха по точке росы, ºС

-60

Тонкость фильтрации сжатого воздуха, мкм, не более

длина

7220

ширина

2550

высота

3350

Масса станции, кг

12500

УКС-400В-131 - передвижная компрессорная станция с приводом от дизельного двигателя ЯМЗ-236М2. Компрессорная станция способна гарантированно обеспечить бесперебойную работу без подключения к источнику электроэнергии.

Температура окружающей среды для стабильной работы компрессорной установки варьируется в диапазоне от минус 50C⁰ до 50C⁰, данная характеристика позволяет проводить опрессовочные работы сухим воздухом (точка росы >60C⁰) нефте-, газо- и трубопроводов в полевых условиях под давлением 150, 230 или 400 кгс/см². Станция незаменима при эксплуатации в составе геологических и сейсмических комплексов в нефте- и газодобывающей промышленности, а так же при испытании баллонов и сосудов под высоким давлением.

Для данной компрессорной станции доступные различные виды модернизации, например, по желанию заказчика, позволяет установить дополнительно 4 ресивера по 18,5 литров, или установить на любой вид шасси (КАМАЗ, МАЗ), лыжи и блок - модульное исполнение УКС-400

Паспорт ВШ 2,3 400 (УЭК)

Инструкцуя ВШ 2,3 400 (УЭК)

Каталог деталей ВШ 2,3 400 (УЭК)

Руководство по эксплуатации на прицеп

Каталог деталей УКС-400В

Приложение к ИЭ ПЖД

ТО и ИЭ УКС 400В

Формуляр УКС-400

ЗИП Капитального ремонта УКС-131

№	Наименование	Чертежный номер	Ед. изм.	Количество
1	Блок цилиндров I ступени	сб.401-2-3-1	шт	1
2	Вал вентилятора	401-1-3-2	шт	1
3	Гильза	401-6-2-2	шт	6
4	Крейцкопф со втулками	сб.401-9-1	шт	3
5	Коленчатый вал в сборе	сб.401-1-2	шт	2
6	Крыльчатка вентилятора в сборе	сб.40I-I-6A	шт	1
7	Клапан V ступени	сб.401-6-1	шт	8
8	Клапан ввсасывающий I ступени	304-168 сб.13	шт	4
9	Клапан нагнетательный I ступени	304-168 сб.14	шт	4
10	Клапан	сб.401-3-2	шт	3
11	Клапан	сб.402-3-3	шт	3
12	Клапан	304-98-34-00СБ	шт	4
13	Клапан	304-98-37-00СБ	шт	4
14	Крейцкопфный блок	401-3-1-1	шт	2
15	Кольцо уплотнительное	40T-I-3-7A	шт	5
16	Кольцо уплотнительное	304-90-35-02	шт	5
17	Кольцо уплотнительное	304-98-38-04	шт	5
18	Кольцо уплотнительное	401-7-5	шт	60
19	Колыхо маслосъёмное	401-7-2	шт	40
20	Кольцо уплотнительное	401-8-1	шт	40
21	Кольцо маслосъёмное	401-8-2	шт	20
22	Кольцо уплотнительное	401-9-4	шт	80
23	Кольцо уплотнительное	401-10-3	шт	90
24	Кольцо уплотнительное	401-11-1-4	шт	70
25	Клапан обратный	сб.401-16-1	шт	2
26	Кольцо маслоподающее	401-11-1-7	шт	10
27	Колесо	401-1-2	шт	1
28	Масляный насос	сб.401-1-3-1	шт	1
29	Поршень I ступени по втулками	сб.401-7-2	шт	2
30	Поршень П ступени со втулками	сб.401-8-1	шт	1
31	Поршень Ш ступени	401-9-1	шт	2
32	Поршен IV ступени	401-10-1	шт	1
33	Поршен V ступени	c6.40I.-11-1	шт	2
34	Пластина	304-98-27-02	шт	220
35	Палец	сб.40I-I-7-I	шт	16
36	Палец поршня	401-7-1	шт	12
37	Полумуфта ведущая	401-1-7-1	шт	1
38	Полумуфта ведомая	401-1-7-2	шт	1
39	Прокладка	4.480.009	шт	10
40	Прокладка	4.400.015	шт	6
41	Прокладка	401-1-16	шт	50
42	Прокладка	401-6-4	шт	20
43	Прокладка	401-1-I9	шт	5
44	Прокладка	401-6-5	шт	5
45	Прокладка	304-98-00-30	шт	65
46	Прокладка	304-98-32-07	шт	15
47	Прокладка	304-98-35-04	шт	5
48	Нроклэл*:а	304-98-38-01	шт	10
49	Прокладка	304-98-38-02	шт	10
50	Прокладка	304-98-38-06	шт	10
51	Прокладка	304-98-38-09	шт	10
52	Прокладка	304-I68-0-11	шт	5
53	Прокладка	4.480.003	шт	10
54	Прокладка	401-6-2-3	шт	6
55	Сальник	311-12	шт	9
56	Фонарь I ступеня	401-2-3	шт	2
57	Фонарь П ступени	сб.401-3-4	шт	2
58	Цилиндр Ш ступени	401-4-1	шт	1
59	Цилиндр IV ступени	40I-5-I	шт	1
60	Цилиндр V ступени	сб.401-6	шт	1
61	Шатун н сборе	сб.401-7-1	шт	6
62	Шестерня	40I-I-3-3	шт	1

Перечень ЗИП для среднего ремонта компрессора УКС-400В-131

№ п/п	Наименование	Чертежный номер	Кол-во, шт.
1	Гильза	ВШ-2,3/400 401-6-2-2	2
2	Клапан	ВШ-2,3/400 сб.401-3-2	1
3	Клапан	ВШ-2,3/400 сб.401-3-3	1
4	Клапан	АВШ-3,7/200 304-98-34-00	1
5	Клапан	АВШ-3,7/200 304-98-37-00	1
6	Клапан V ступени	ВШ-2,3/400 сб.401-6-1	2
7	Клапан всасывающий II ступени	АВШ-3,7/200 304-168 сб.13	2
8	Клапан нагнетательный II ступени	АВШ-3,7/200 304-168 сб.14	2
9	Кольцо маслоподающее	ВШ-2,3/400 401-11-1-7	3
10	Кольцо маслосъемное	ВШ-2,3/400 401-7-2	4
11	Кольцо маслосъемное	ВШ-2,3/400 401-8-2	2
12	Кольцо уплотнительное	ВШ-2,3/400 401-1-3-7А	5
13	Кольцо уплотнительное	ВШ-2,3/400 401-7-5	6
14	Кольцо уплотнительное	ВШ-2,3/400 401-8-1	4
15	Кольцо уплотнительное	ВШ-2,3/400 401-9-4	8
16	Кольцо уплотнительное	ВШ-2,3/400 401-10-3	18
17	Кольцо уплотнительное	ВШ-2,3/400 401-11-1-4	16
18	Кольцо уплотнительное	АВШ-3,7/200 304-98-35-02	5
19	Кольцо уплотнительное	АВШ-3,7/200 304-98-38-04	5
20	Манжета 1.1-35х58-1 ГОСТ 8752-79	3.955.001	2
21	Манжета 1.1-60х85-1 ГОСТ 8752-79	3.955.001-03	1
22	Палец	ВШ-2,3/400 сб.401-1-7-1	16
23	Пластина	АВШ-3,7/200 304-98-27-02	270
24	Пластина	АВШ-3,7/200 304-98-34-03	6
25	Пластина	АВШ-3,7/200 304-98-34-04	6
26	Пластина	АВШ-3,7/200 304-98-34-05	6
27	Пластина	АВШ-3,7/200 304-98-37-06	6
28	Пластина	АВШ-3,7/200 304-98-37-07	6
29	Пластина клапанная	ВШ-2,3/400 401-1-1-1-4	4
30	Поршень V ступени	ВШ-2,3/400 сб.401-11-1	1
31	Прокладка	ВШ-2,3/400 401-2	2
32	Прокладка	ВШ-2,3/400 401-3	2
33	Прокладка	ВШ-2,3/400 401-4	4
34	Прокладка	ВШ-2,3/400 401-5	6
35	Прокладка	ВШ-2,3/400 401-1-10	5
36	Прокладка	ВШ-2,3/400 401-1-11	3
37	Прокладка	ВШ-2,3/400 401-1-12	4
38	Прокладка	ВШ-2,3/400 401-1-16	40
39	Прокладка	ВШ-2,3/400 401-1-19	5
40	Прокладка	ВШ-2,3/400 401-1-1-1-3	2
41	Прокладка	ВШ-2,3/400 401-1-2-12	4
42	Прокладка	ВШ-2,3/400 401-1-3-8	2
43	Прокладка	ВШ-2,3/400 401-1-3-1-8	3
44	Прокладка	ВШ-2,3/400 401-2-2	4
45	Прокладка	ВШ-2,3/400 401-2-4	2
46	Прокладка	ВШ-2,3/400 401-2-5	2
47	Прокладка	ВШ-2,3/400 401-2-7	4
48	Прокладка	ВШ-2,3/400 401-2-8	4
49	Прокладка	ВШ-2,3/400 401-3-1	2
50	Прокладка	ВШ-2,3/400 401-3-4А	2
51	Прокладка	ВШ-2,3/400 401-3-5	2
52	Прокладка	ВШ-2,3/400 401-3-6	2
53	Прокладка	ВШ-2,3/400 401-3-7	2
54	Прокладка	ВШ-2,3/400 401-6-4	8
55	Прокладка	ВШ-2,3/400 401-6-5	8
56	Прокладка	ВШ-2,3/400 401-6-2-3	2
57	Прокладка	АВШ-3,7/200 304-98-00-30	39
58	Прокладка	АВШ-3,7/200 304-98-32-07	15
59	Прокладка	АВШ-3,7/200 304-98-35-04	2
60	Прокладка	АВШ-3,7/200 304-98-38-01	5
61	Прокладка	АВШ-3,7/200 304-98-38-02	5
62	Прокладка	АВШ-3,7/200 304-98-38-06	5
63	Прокладка	АВШ-3,7/200 304-98-38-09	5
64	Прокладка	АВШ-3,7/200 304-168-0-11	5
65	Прокладка	ДК-50 СВ 2153 9	3
66	Прокладка	4.480.003	10
67	Прокладка	4.480.009	3
68	Прокладка	4.480.015	10
69	Прокладка (набор)	ВШ-2,3/400 401-15-21	2
70	Прокладка сапуна	ВШ-2,3/400 401-1-1-5	2
71	Пружина	ВШ-2,3/400 401-1-3-1-6	2
72	Пружина	ВШ-2,3/400 401-6-1-4	4
73	Пружина	АВШ-3,7/200 304-98-34-06	6
74	Пружина	АВШ-3,7/200 304-98-34-07	6
75	Пружина	АВШ-3,7/200 304-98-34-08	6
76	Пружина	АВШ-3,7/200 304-98-37-04	6
77	Пружина	АВШ-3,7/200 304-98-37-05	6
78	Седло	ВШ-2,3/400 401-6-1-2	4
79	Тарелка	ВШ-2,3/400 401-6-1-3	4
80	Шайба-замок	ВШ-2,3/400 401-11-1-6	4
81	Штифт	ВШ-2,3/400 401-1-2-7	2
82	Ящик ЗИП	ВШ-2,3/400 сб.401-21	1
